Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВВ

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2

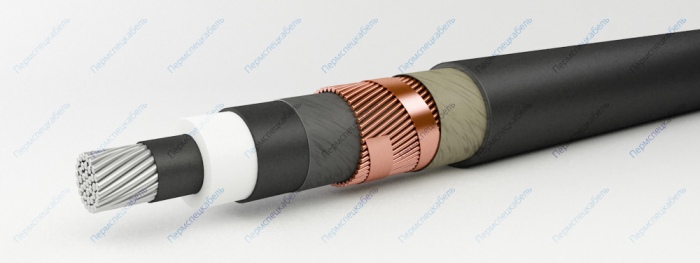

АПВВ

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия. Сечение: от 50 до 800 кв.мм. (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой
  8. Оболочка из ПВХ пластиката (В)

Область применения

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89, раздел 2).

Срок службы кабелей — 30 лет.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 860 29,6
1х50/25 947 29,7
1х70/16 960 31,1
1х70/25 1047 31,2
1х95/16 1077 32,8
1х95/25 1164 32,9
1х120/16 1187 34,2
1х120/25 1273 34,3
1х150/25 1383 35,8
1х150/35 1499 35,8
1х185/25 1544 37,4
1х185/35 1642 37,4
1х240/25 1759 39,6
1х240/35 1858 39,6
1х300/25 1986 41,8
1х300/35 2085 41,8
1х400/35 2450 45,1
1х400/50 2591 45,4
1х500/35 2848 48,3
1х500/50 2989 48,5
1х630/35 3300 51,5
1х630/50 3440 51,8
1х800/35 3926 55,7
1х800/50 4067 55,9
