Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВВНГ-LS

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВВНГ-LS

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502-2
ПВВНГ-LS

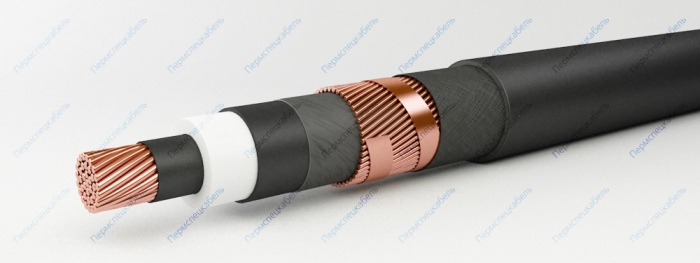

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой из прорезиненной ткани или полимерной ленты, для кабелей категории "А" пожарной безопасности накладывается дополнительный слой из слюдосодержащей ленты
  8. Оболочка из ПВХ пластиката пониженной пожароопасности (Внг-LS), "нг-LS" - Low Smoke (низкое дымо- и газовыделение)

Область применения

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, B-Iа. Кабели прокладываются на трассах без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (ГОСТ 12176-89, раздел 3, категория В). Строительная длина кабелей определяется по согласованию с заказчиком. Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -40
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 1217 29,6
1х50/25 1303 29,7
1х70/16 1443 31,1
1х70/25 1530 31,2
1х95/16 1717 32,8
1х95/25 1804 32,9
1х120/16 1985 34,2
1х120/25 2071 34,3
1х150/25 2387 35,8
1х150/35 2487 35,8
1х185/25 2749 37,4
1х185/35 2849 37,4
1х240/25 3309 39,6
1х240/35 3408 39,6
1х300/25 3911 41,8
1х300/35 4010 41,8
1х400/35 5000 45,1
1х400/50 5142 45,4
1х500/35 6028 47,9
1х500/50 6171 48,1
1х630/35 7290 51,1
1х630/50 7433 51,4
1х800/35 8983 54,9
1х800/50 9081 55,1
