    Кабели силовые с пропитанной бумажной изоляцией АСГ-10

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    АСГ-10

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-200497
    Код ОКП
    35 3511 0100, 35 3513 0100, 35 3514 0100, 35 3515 0100, 35 3516 0100, 35 3511 2100, 35 3513 2100, 35 3514 2100
    АСГ-10

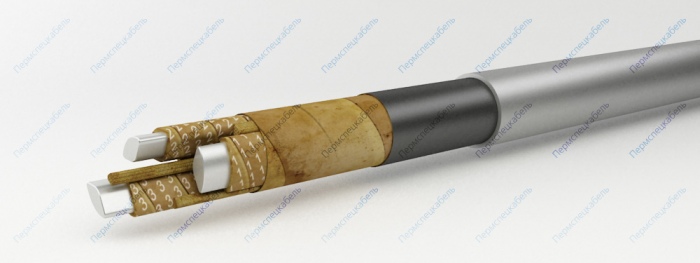

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная сечением 25-240 кв.мм – "ож"
      • многопроволочная сечением 50-800 кв.мм
    2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Оболочка из свинцового сплава, покрытая вазелином

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки в блоках. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
    Максимальная рабочая температура жилы при перегрузке [°С] 80
    Максимальная рабочая температура жилы [°С] 60
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 10
    Номинальное постоянное напряжение [кВ] 25
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
    Разность уровней, не более [м] 15
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 200
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3х25 ож 2576 29,9
    3х35 ож 2559 28,7
    3х50 ож 2832 30,6
    3х70 ож 3349 33,4
    3х70 3597 34,9
    3х95 ож 3967 36,5
    3х95 4174 38,1
    3х120 ож 4410 38,9
    3х120 4756 40,9
    3х150 ож 4949 41,3
    3х150 5391 43,6
    3х185 ож 5666 44,3
    3х185 6308 47,1
    3х240 ож 6832 48,6
    3х240 7415 51,6
