Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ ПВП2Г

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

ПВП2Г

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
ПВП2Г

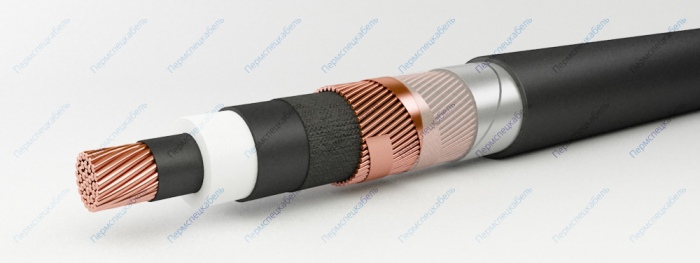

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более
  7. Разделительный слой из водоблокирующей ленты
  8. Слой из алюмополимерной ленты (2Г)
  9. Оболочка из полиэтилена (П)

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных — при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Строительная длина кабелей определяется по согласованию с заказчиком. Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 1070 29,5
1х50/25 1156 29,6
1х70/16 1299 31,0
1х70/25 1374 31,1
1х95/16 1554 32,6
1х95/25 1640 32,7
1х120/16 1813 34,1
1х120/25 1900 34,2
1х150/25 2207 35,7
1х150/35 2305 35,7
1х185/25 2560 37,3
1х185/35 2659 37,3
1х240/25 3108 39,5
1х240/35 3206 39,5
1х300/25 3698 41,7
1х300/35 3797 41,7
1х400/35 4769 45,0
1х400/50 4908 45,2
1х500/35 5761 48,2
1х500/50 5901 48,4
1х630/35 7004 51,4
1х630/50 7144 51,6
1х800/35 8652 55,6
1х800/50 8792 55,8
