Кабели силовые с пропитанной бумажной изоляцией

АСПГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3511 1300, 35 3513 1300, 35 3514 1300, 35 3511 3600, 35 3513 3600, 35 3514 3600, 35 3533 3700, 35 3534 3700, 35 3533 4700, 35 3534 4700
АСПГ-1

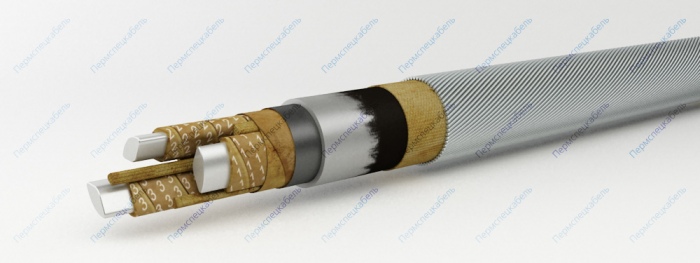

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (вертикальные участки трасс)
  • во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
  • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСПГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х70 ож 3278 32,5
3х70 3474 33,9
3х95 ож 3863 35,4
3х95 4100 37,1
3х120 ож 4512 38,6
3х120 4825 40,6
3х150 ож 5039 41
3х150 5484 43,4
3х185 ож 5820 44,4
3х185 6304 47,1
3х240 ож 6938 48,8
3х240 7518 51,8
3х50+1х25 ож 3119 31,8
3х70+1х35 ож 3653 34,7
3х70+1х35 ож 3636 34,5
3х70+1х35 3925 36,4
3х95+1х50 ож 4392 38,3
3х95+1х50 ож 4352 37,9
3х95+1х50 4679 40,1
3х120+1х70 ож 5082 41,5
3х120+1х70 5463 43,4
3х150+1х70 ож 5636 43,8
3х150+1х70 6066 46,1
3х185+1х95 ож 6543 47,6
3х185+1х95 7090 50,5
3х240+1х120 ож 7780 52,2
3х240+1х120 8441 55,5
4х50 ож 3186 32,2
4х70 ож 3844 35,3
4х70 4067 36,9
4х95 ож 4554 38,7
4х95 4868 40,7
4х120 ож 5297 42,3
4х120 5712 44,5
4х150 ож 5948 45
4х150 6480 47,7
4х185 ож 6977 48,9
4х185 7600 52,1
4х240 ож 8377 53,8
4х240 9139 57,6
