Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

ОСБГ-20

Стандарт
ГОСТ 18410-73
Код ОКП
35 3115 1900, 35 3116 1900, 35 3115 2700, 35 3116 2700, 35 3136 4600, 35 3136 4900

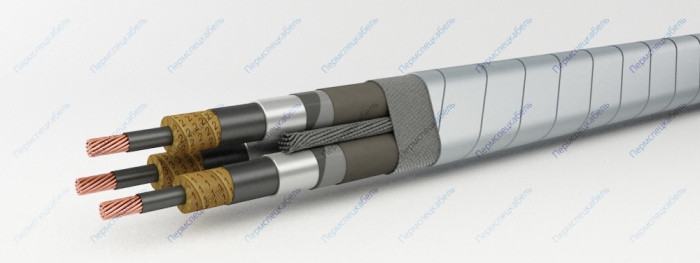

ОСБГ-20

Элементы конструкции

  1. Медная токопроводящая жила:
    • многопроволочная сечением 25-400 кв.мм
  2. Экран из электропроводящей бумаги
  3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    • цифровая маркировка жил: 1, 2, 3
  4. Экран из электропроводящей бумаги
  5. Свинцовая оболочка
  6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки
  7. Заполнение из кабельной пряжи
  8. Подушка из кабельной пряжи
  9. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iг и В-II, если отсутствует опасность механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iб и В-IIа, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦОСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 50
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 20
Номинальное постоянное напряжение [кВ] 50
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Строительная длина, не менее [м] 250
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 130
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 8771 62
3х35 9661 64,6
3х50 10406 66,5
3х70 11739 70
3х95 13094 73,4
3х120 13476 72,6
3х150 15585 77,9
3х185 17443 81,7
