Кабели силовые с пропитанной бумажной изоляцией СБ2ЛГ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

СБ2ЛГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП
35 3111 0800, 35 3113 0800, 35 3114 0800

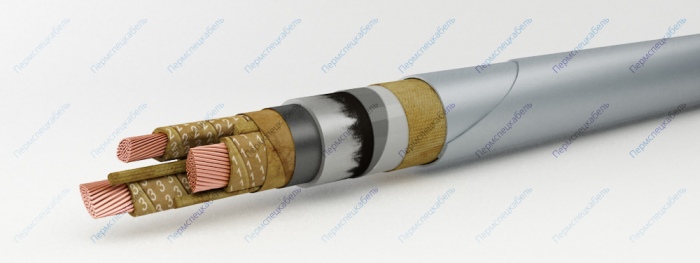

СБ2ЛГ-1

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации:

  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • в сухих или сырых помещениях (туннелях), производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, среднейи высокой коррозионной активностью

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х70 3935 33,1
3х95 4957 36,3
3х120 6057 39,8
3х150 7130 42,5
3х185 8535 46,2
3х240 10664 50,7
4х50 ож 3589 31,3
4х50 3788 32,7
4х70 4818 35,7
4х95 6108 39,2
4х120 7499 43,1
4х150 8837 46,3
4х185 10752 50,7
4х240 13485 55,7
