Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

СГ-20

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3111 0100, 35 3113 0100, 35 3114 0100, 35 31151 0100, 35 3116 0100, 35 3111 2100, 35 3113 2100, 35 3114 2100
СГ-20

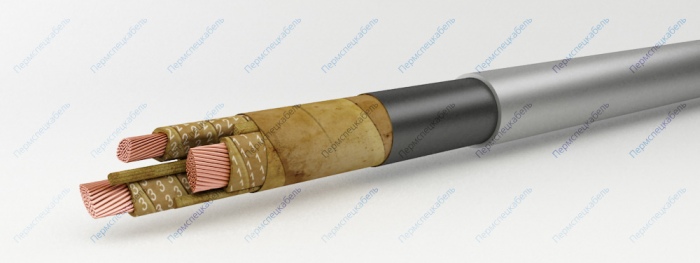

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Оболочка из свинцового сплава, покрытая вазелином

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели предназначены для прокладки в блоках.

Срок службы кабелей — не менее 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 50
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 20
Номинальное постоянное напряжение [кВ] 50
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 15
Строительная длина, не менее [м] 250
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 130
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х25 2054 24,6
1х35 2335 26
1х50 2553 29,6
1х70 2963 28,6
1х95 3356 30,3
1х120 3493 29,9
1х150 4115 32,6
1х185 4696 34,4
1х240 5581 37,1
1х300 6470 39,6
1х400 7865 43,2
