Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

СП-10

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3111 1100, 35 3113 1100, 35 3114 1100, 35 3111 3500, 35 3113 3500, 35 3114 3500, 35 3133 3900, 35 3134 3900, 35 3133 4800, 35 3134 4800

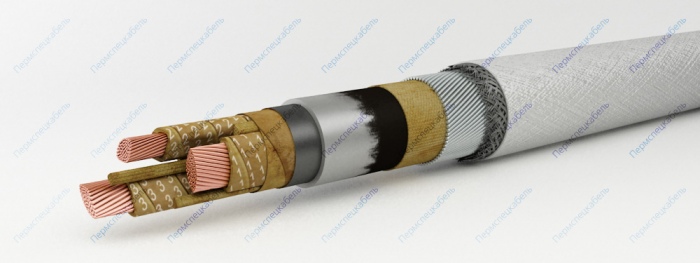

СП-10

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок
  9. Наружный покров из волокнистых материалов

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦСП) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 4908 43,5
3х25 5289 45,3
3х35 ож 5034 42,4
3х35 5206 43,5
3х50 ож 5616 44,3
3х50 5900 45,7
3х70 6914 48,6
3х95 8085 51,7
3х120 9225 54,4
3х150 10449 57,1
3х185 12083 60,4
3х240 14391 64,7
