Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

СПГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К09-143-2004
Код ОКП
35 3111 1400, 35 3113 1400, 35 3114 1400, 35 3111 3600, 35 3113 3600, 35 3114 3600, 35 3133 4100, 35 3134 4100, 35 3133 4900, 35 3134 4900

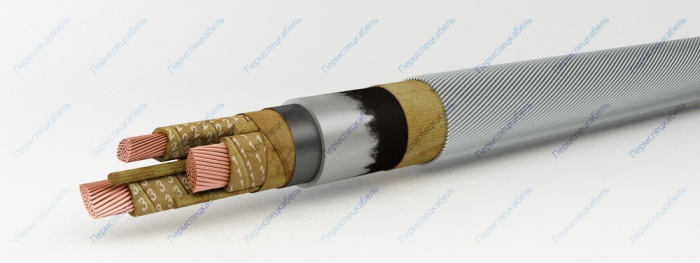

СПГ-1

Элементы конструкции

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм – "ож"
    • многопроволочная сечением 25-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, крепированной бумаги и кабельной пряжи
  8. Броня из стальных оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (вертикальные участки трасс)
    • во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
    • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Кабели с нестекающим изоляционным пропиточным составом (ЦСПГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х70 4737 34,1
3х95 5845 37,3
3х120 7028 40,8
3х150 8187 43,5
3х185 9670 47,2
3х240 11897 51,7
3х50+1х25 ож 4145 31,9
3х50+1х25 4337 33,1
3х70+1х35 5382 36,4
3х95+1х50 6694 40
3х120+1х70 8238 44,5
3х150+1х70 9344 47,1
3х185+1х95 11272 51,5
3х240+1х120 13934 56,6
4х50 ож 4351 32,3
4х50 4599 33,7
4х70 5747 37,1
4х95 7238 40,9
4х120 8652 44,7
4х150 10076 47,8
4х185 12092 52,2
4х240 15044 57,7
