ЦААБВГ-10

Стандарт
ГОСТ 18410-73
Код ОКП
35 3613 1500, 35 3614 1500, 35 3633 3000, 35 3634 3000

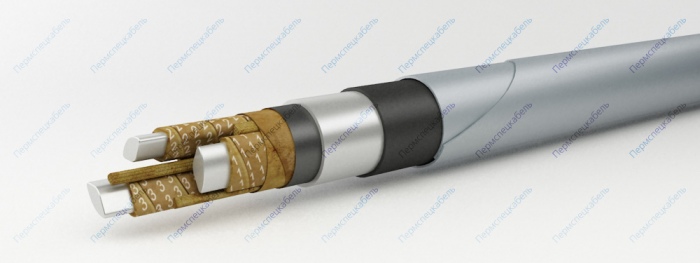

ЦААБВГ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изолционным пропиточным составом
  5. Экран из электропроводящей бумаги
  6. Алюминиевая оболочка
  7. Подушка из выпрессованного ПВХ пластиката
  8. Броня из стальных или стальных оцинкованных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сырых, частично затапливаемых помещениях со средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААБвГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 2254 40
3х35 ож 2266 38,8
3х50 ож 2499 40,7
3х70 ож 2921 43,8
3х70 3063 45,3
3х95 ож 3327 46,8
3х95 3487 48,5
3х120 ож 3706 49,2
3х120 3914 51,2
3х150 ож 4122 51,8
3х150 4414 54,2
3х185 ож 4673 54,8
3х185 5043 57,6
