Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВВНГ-LS

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
АПВВНГ-LS

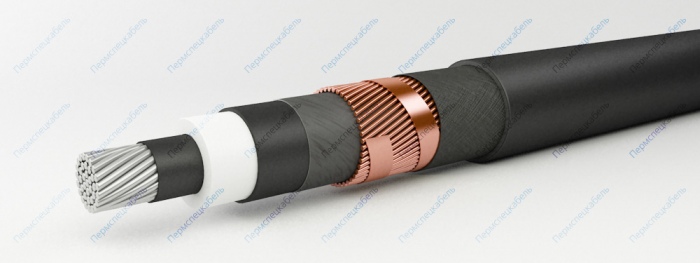

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия, сечением от 50 до 800 кв.мм. (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм и более
  7. Разделительный слой из прорезиненной ткани или полимерной ленты, для кабелей категории "А" пожарной безопасности накладывается дополнительный слой из слюдосодержащей ленты
  8. Оболочка из ПВХ пластиката пониженной пожароопасности (Внг-LS), "нг-LS" — Low Smoke (низкое дымо- и газовыделение)

Область применения

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах. Кабели прокладываются на трассах без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (ГОСТ 12176-89, раздел 3, категория В).

Срок службы кабелей — 30 лет.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -40
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 907 29,6
1х50/25 994 29,7
1х70/16 1010 31,1
1х70/25 1097 31,2
1х95/16 1129 32,8
1х95/25 1216 32,9
1х120/16 1242 34,2
1х120/25 1329 34,3
1х150/25 1459 35,8
1х150/35 1558 35,8
1х185/25 1604 37,4
1х185/35 1705 37,4
1х240/25 1824 39,6
1х240/35 1923 39,6
1х300/25 2055 41,8
1х300/35 2154 41,8
1х400/35 2525 45,1
1х400/50 2667 45,4
1х500/35 2934 47,9
1х500/50 3078 48,1
1х630/35 3392 51,1
1х630/50 3535 51,4
1x630/70 3578 49.3
1х800/35 4033 54,9
1х800/50 4131 55,1
