Кабели силовые с пропитанной бумажной изоляцией

ААБ2ЛШВ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП
35 3611 0700, 35 3613 0700, 35 3614 0700

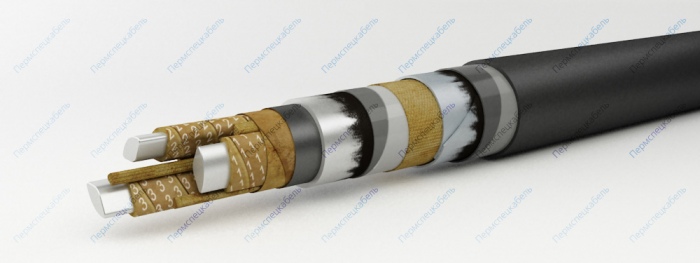

ААБ2ЛШВ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц..

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сырых, частично затапливаемых помещениях со средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х95 ож 2396 37,5
3х95 2542 39,3
3х120 ож 2817 40,7
3х120 3044 43,1
3х150 ож 3215 43,5
3х150 3477 45,9
3х185 ож 3751 46,9
3х185 4065 49,6
3х240 ож 4535 51,3
3х240 4950 54,8
4х70 ож 2378 37,4
4х70 2466 38,4
4х95 ож 2859 40,8
4х95 2975 42
4х120 ож 3424 44,8
4х120 3576 46,2
4х150 ож 3874 47,5
4х150 4135 49,7
4х185 ож 4563 51,4
4х185 4959 54,5
4х240 ож 5644 56,9
4х240 5995 59,6
