    Кабели силовые с ПВХ изоляцией NYM-O

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    NYM-O

    Стандарт
    ТУ 16.К09-131-2004
    Код ОКП
    352100
    NYM-O

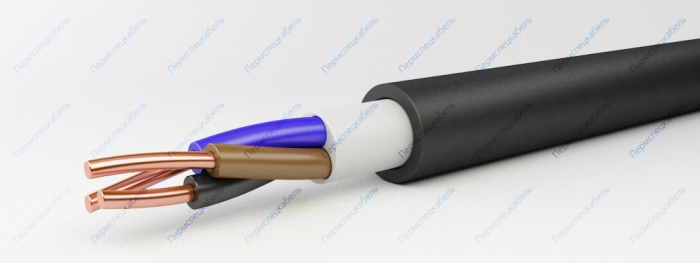

    Элементы конструкции

    1. Жила — однопроволочный или многопроволочный медный проводник
    2. Изоляция — поливинилхлоридный (ПВХ) пластикат
    3. Внутренние заполнение — невулканизированная резина, высоконаполненный пластикат или термоэластопласт
    4. Наружная оболочка — поливинилхлоридный пластикат серого, черного или белого цвета

    В кабеле NYM используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:

    • предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях
    • позволяет легко и удобно “разделывать” кабель при монтаже
    • увеличивает гибкость кабеля
    • придает кабелю круглую форму

    Область применения

    Применяется для монтажа электропроводки кабельных линий:

    • в производственных, жилых и общественных зданиях
    • возможно применение поверх штукатурки, в ней и под ней
    • в кирпичной кладке и в бетоне
    • на открытом воздухе, вне прямого воздействия солнечных лучей
    • прокладка может осуществляться в трубах, каналах

    Срок службы кабелей — 30 лет.

    Количество жил NYM-J NYM-O
    2 - Черная , синяя
    3 Зелено-желтая, черная, синяя Черная , синяя, коричневая
    4 Зелено-желтая, черная, синяя, коричневая Черная , синяя, коричневая, черная
    5 Зелено-желтая, черная, синяя, коричневая, черная Черная , синяя, коричневая, черная, черная

    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.3
    Радиус изгиба кабелей [наружных диаметров] 6
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Количество и сечение жил, шт. х кв. мм Номинальная масса, кг/км Наружный размер, мм Наружный размер, мм Наружный размер, мм
    2 х 1,5 109,0 7,8 8,3 9,4
    2 х 2,5 149,0 8,9 9,5 10,8
    2 х 4,0 206,0 10,2 10,8 12,3
    2 х 6,0 264,0 11,1 11,8 13,5
    3 х 1,5 125,0 8,2 8,7 9,9
    3 х 2,5 175,0 9,4 9,9 11,4
    3 х 4,0 246,0 10,8 11,4 13,0
    3 х 6,0 331,0 12,2 12,8 14,7
    4 х 1,5 141,0 8,8 9,1 10,7
    4 х 2,5 202,0 10,2 10,5 12,3
    4 х 4,0 300,0 12,1 12,5 14,6
    4 х 6,0 412,0 13,3 14,1 16,1
    5 х 1,5 169,0 9,5 9,8 11,5
    5 х 2,5 241,0 11,0 11,4 13,3
    5 х 4,0 377,0 13,2 14 16,0
    5 х 6,0 498,0 14,5 15,3 17,5
