Каталог / Кабельная продукция

Кабели силовые с ПВХ изоляцией

NYM-J

Стандарт
ТУ 16.К09-131-2004
Код ОКП
352100
NYM-J

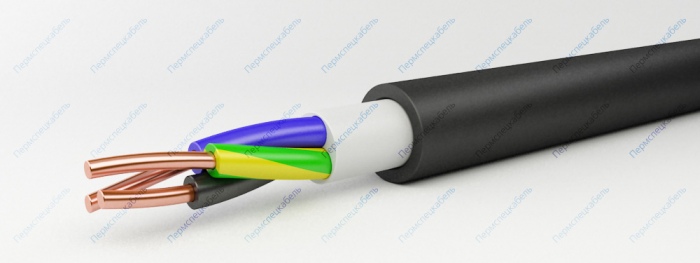

Элементы конструкции

  1. Жила — однопроволочный или многопроволочный медный проводник
  2. Изоляция — поливинилхлоридный (ПВХ) пластикат
  3. Внутренние заполнение — невулканизированная резина, высоконаполненный пластикат или термоэластопласт
  4. Наружная оболочка — поливинилхлоридный пластикат серого, черного или белого цвета

В кабеле NYM используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:

  • предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях
  • позволяет легко и удобно “разделывать” кабель при монтаже
  • увеличивает гибкость кабеля
  • придает кабелю круглую форму

Область применения

Применяется для монтажа электропроводки кабельных линий:

  • в производственных, жилых и общественных зданиях
  • возможно применение поверх штукатурки, в ней и под ней
  • в кирпичной кладке и в бетоне
  • на открытом воздухе, вне прямого воздействия солнечных лучей
  • прокладка может осуществляться в трубах, каналах

Срок службы кабелей — 30 лет.

Количество жил NYM-J NYM-O
2 - Черная , синяя
3 Зелено-желтая, черная, синяя Черная , синяя, коричневая
4 Зелено-желтая, черная, синяя, коричневая Черная , синяя, коричневая, черная
5 Зелено-желтая, черная, синяя, коричневая, черная Черная , синяя, коричневая, черная, черная

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.5
Радиус изгиба кабелей [наружных диаметров] 6
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C -50
Количество и сечение жил, шт. х кв. мм Номинальная масса, кг/км Наружный размер, мм Наружный размер, мм Наружный размер, мм
2 х 1,5 109,0 7,8 8,3 9,4
2 х 2,5 149,0 8,9 9,5 10,8
2 х 4,0 206,0 10,2 10,8 12,3
2 х 6,0 264,0 11,1 11,8 13,5
3 х 1,5 125,0 8,2 8,7 9,9
3 х 2,5 175,0 9,4 9,9 11,4
3 х 4,0 246,0 10,8 11,4 13,0
3 х 6,0 331,0 12,2 12,8 14,7
4 х 1,5 141,0 8,8 9,1 10,7
4 х 2,5 202,0 10,2 10,5 12,3
4 х 4,0 300,0 12,1 12,5 14,6
4 х 6,0 412,0 13,3 14,1 16,1
5 х 1,5 169,0 9,5 9,8 11,5
5 х 2,5 241,0 11,0 11,4 13,3
5 х 4,0 377,0 13,2 14 16,0
5 х 6,0 498,0 14,5 15,3 17,5
