Кабели силовые с пропитанной бумажной изоляцией

ЦАСБНЛШНГ-6

Стандарт
ТУ 16.К09-134-2003
Код ОКП
35 3500
ЦАСБНЛШНГ-6

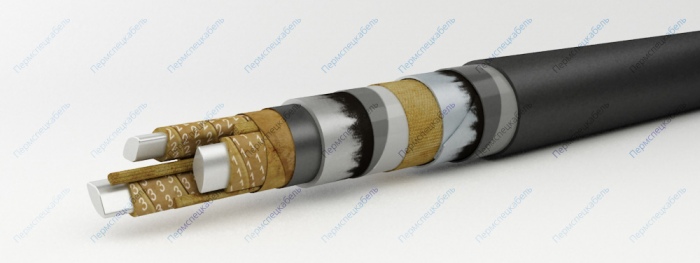

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм –"ож"
    • многопроволочная сечением 70-240 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных лент
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 2804 35,5
3х35 ож 2674 34,1
3х50 ож 3031 36,3
3х70 ож 3541 39,1
3х70 3713 40,4
3х95 ож 4094 42,1
3х95 4400 43,9
3х120 ож 4627 44,6
3х120 4970 46,8
3х150 ож 5161 47,2
3х150 5591 49,5
3х185 ож 5858 50,1
3х185 6330 52,7
3х240 ож 6958 54,4
3х240 7565 57,7
