Кабели силовые с пропитанной бумажной изоляцией ЦСБНЛШНГ-10

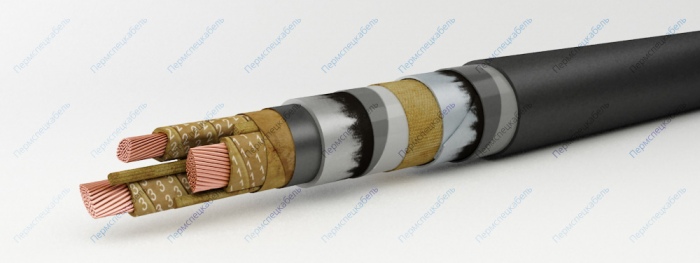

Элементы конструкции

1. Медная токопроводящая жила:
   • однопроволочная сечением 25-50 кв.мм
   • многопроволочная сечением 50-240 кв.мм
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
   • цифровая: 1, 2, 3
   • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
5. Экран из электропроводящей бумаги
6. Свинцовая оболочка
7. Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи
8. Броня из стальных оцинкованных лент
9. Подслой из битума и ПЭТ пленки
10. Наружный покров из ПВХ пластиката пониженной горючести

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-I, В-Iа, В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — не менее 30 лет.
