Кабели для погружных электронасосов

КЭКТФБП-140

Стандарт
ТУ 16.К09-119 ТТ ТО/07 –38 - 2007

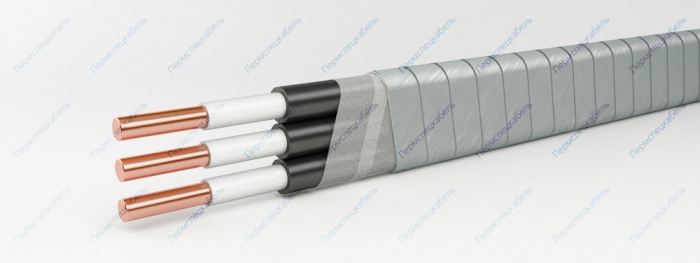

КЭКТФБП-140

Элементы конструкции

  1. Медная токопроводящая однопроволочная жила (класс 1)
  2. Двухслойная изоляция:
    • 1й слой - из композиций полипропилена марки ЭКПП-02М
    • 2й слой - из термопластичного эластомера "Тефаблок"
  3. Подушка из лент нетканого полотна
  4. Броня из стальной оцинкованной бронеленты

Область применения

Кабели предназначенные для подачи электрической энергии к погружным электродвигателям установок добычи нефти на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц. Максимальная рабочая температура +140°С.

Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой с изоляцией из электроизоляционной композиции полипропилена марки ЭКПП-02М. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 0,5 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления 0,1 МПа на 1 м длины. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Срок службы - не менее 5 лет.

Гарантийный срок эксплуатации [месяц] 18
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 18
Испытательное постоянное напряжение [кВ] 18
Максимальная рабочая температура жилы [°С] 140
Монтаж при температуре, не ниже [°C] -40
Номинальное переменное напряжение частотой 50 Гц [кВ] 3.3
Радиус изгиба, не менее [мм] 380
Температура окружающей среды, верхний предел [°C] +140
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 2500
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный размер, не более мм
3 х 10,0 813 12,7 х 30,5
3 х 16,0 1032 13,5 х 33,3
3 х 25,0 1363 14,6 х 36
