    Кабели силовые с ПВХ изоляцией АВВГ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    АВВГ-1

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 2222 1100, 35 2222 5100, 35 3771 5200, 35 3771 5300, 35 3771 5900, 35 3771 6000
    АВВГ-1

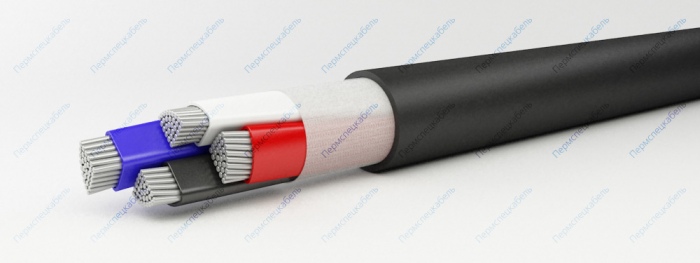

    Элементы конструкции

    1. Алюминиевая токопроводящая жила
      • однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”
      • многопроволочная (класс 2) сечением 70-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
    4. Оболочка из ПВХ пластиката

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 2,5-16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x2,5 ож 39 5,8
    1x4,0 ож 52 6,7
    1x6,0 ож 62 7,1
    1x10 ож 79 7,9
    1x16 ож 115 9,4
    1x25 ож 161 11
    1x35 ож 197 12
    1x50 ож 253 13,4
    1x70 ож 323 14,9
    1x70 355 16
    1x95 ож 417 16,7
    1x95 452 17,9
    1x120 ож 511 18,4
    1x120 555 19,7
    1x150 ож 607 19,9
    1x150 667 21,4
    1x185 ож 734 21,7
    1x185 818 23,8
    1x240 ож 956 24,7
    1x240 1027 26,5
    2x2,5 ож 85 9,8
    2x4,0 ож 116 11,5
    2x6,0 ож 136 12,5
    2x10 ож 173 14
    2x16 ож 262 15,8
    2x25 ож 391 19,4
    2x35 ож 489 21,3
    2x50 ож 652 24,7
    2x70 741 24,4
    2x95 943 27,1
    2x120 1122 29,3
    2x150 1352 31,9
    2x185 1646 35,1
    2x240 2073 39,2
    3x2,5 ож 104 10,3
    3x4,0 ож 145 12,2
    3x6,0 ож 172 13,2
    3x10 ож 224 14,8
    3x16 ож 300 17,4
    3x25 ож 449 21,2
    3x35 ож 556 23,3
    3x50 ож 710 23,3
    3x70 ож 947 26,3
    3x70 995 27,8
    3x95 ож 1223 29,5
    3x95 1292 31,4
    3x120 ож 1468 32
    3x120 1574 34,4
    3x150 ож 1771 35,1
    3x150 1893 37,5
    3x185 ож 2152 38,4
    3x185 2302 41,2
    3x240 ож 2773 43,4
    3x240 2983 46,9
    3x4,0+1x2,5 ож 167 13,3
    3x6,0+1x4,0 ож 205 14,4
    3x10+1x6,0 ож 265 16,3
    3x16+1x10 ож 373 19,5
    3x25+1х16 ож 530 23,2
    3x35+1х16 ож 671 25,1
    3x50+1х25 ож 854 26,3
    3x70+1x35 ож 1101 29,1
    3x70+1x35 1153 30,9
    3x95+1x50 ож 1431 33,1
    3x95+1x50 1534 35,3
    3x120+1x70 ож 1776 36,4
    3x120+1x70 1860 38,5
    3x120+1x70 ож 1759 34,8
    3x120+1x70 1841 36,8
    3x150+1x70 ож 2052 39,1
    3x150+1x70 2178 41,7
    3x150+1x70 ож 2032 37,1
    3x150+1x70 2157 39,6
    3x185+1x95 ож 2518 43
    3x185+1x95 2715 46,4
    3x185+1x95 ож 2497 40,8
    3x185+1x95 2649 43,6
    3x240+1x120 ож 3263 48,5
    3x240+1x120 3485 52,8
    3x240+1x120 ож 3232 46,3
    3x240+1x120 3402 49,1
    4x2,5 ож 126 11,1
    4x4,0 ож 177 13,3
    4x6,0 ож 212 14,4
    4x10 ож 279 16,3
    4x16 ож 392 19,5
    4x25 ож 566 23,2
    4x35 ож 727 26
    4x50 ож 931 26,4
    4x70 ож 1214 29,5
    4x70 1278 31,1
    4x95 ож 1575 33
    4x95 1698 35,4
    4x120 ож 1929 36,2
    4x120 2023 38,3
    4x150 ож 2289 39,2
    4x150 2452 41,8
    4x185 ож 2790 42,9
    4x185 3024 46,3
    4x240 ож 3647 49
    4x240 3868 52
    5x2,5 ож 148 12,1
    5x4,0 ож 210 14,5
    5x6,0 ож 253 15,8
    5x10 ож 335 17,9
    5x16 ож - -
    5x25 ож - -
    5x35 ож - -
