Кабели силовые с ПВХ изоляцией АВВГ-660

Кабельная продукция / Кабели силовые с ПВХ изоляцией

АВВГ-660

Стандарт
ГОСТ 16442-80
Код ОКП
35 2222 1100, 35 2222 5100, 35 3771 5200, 35 3771 5300, 35 3771 5900, 35 3771 6000
АВВГ-660

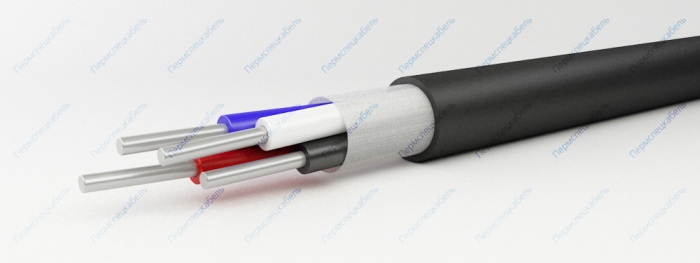

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-240 кв.мм -”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
  3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
  4. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный размер, мм
1 х 2,5 36,0 5,4
1 х 4,0 47,0 6,1
1 х 6,0 56,0 6,5
1 х 10,0 79,0 7,7
2 х 2,5 78,0 9,0
2 х 4,0 101,0 10,3
2 х 6,0 120,0 11,3
2 х 10,0 169,0 13,6
3 х 2,5 94,0 9,4
3 х 4,0 124,0 10,9
3 х 6,0 151,0 11,9
3 х 10,0 218,0 14,4
3 х 4,0+1 х 2,5 141,0 11,5
3 х 6,0+1 х 4,6 178,0 13,0
3 х 10,0+1 х 6,0 253,0 15,8
4 х 2,5 112,0 10,2
4 х 4,0 151,0 11,8
4 х 6,0 184,0 13,0
4 х 10,0 270,0 15,8
5 х 2,5 131,0 11,0
5 х 4,0 184,0 12,9
5 х 6,0 227,0 14,2
5 х 10,0 338,0 17,3
