АВВГ-П-660

Стандарт
ГОСТ 16442-80
Код ОКП
35 2222 1100, 35 2222 5100, 35 3771 5200, 35 3771 5300, 35 3771 5900, 35 3771 6000

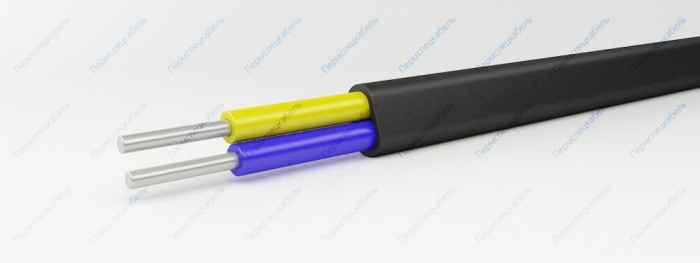

АВВГ-П-660

Элементы конструкции

  1. Алюминиевая круглая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-16 кв.мм-”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая
  3. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Это интересно: Фотографии Новосибирска с вертолета http://gorod-nsk.ru | Квартиры посуточно в Новосибирске без посредников http://kvartirusdam.ru | Отели и гостиницы Новосибирска http://hoteles.ru
Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Строительная длина, не менее [м] 450
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный размер, мм
2 х 2,5 60,0 5,4 х 8,4
2 х 4,0 79,0 6,1 х 9,7
2 х 6,0 96,0 6,5 х 10,7
2 х 10 140,0 7,7 х 13,0
3 х 2,5 87,0 5,4 х 11,3
3 х 4,0 116,0 6,1 х 13,4
3 х 6,0 140,0 6,5 х 14,8
3 х 10 205,0 7,7 х 18,3
