    Кабели силовые с ПВХ изоляцией АВВГЗ-660

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    АВВГЗ-660

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 2222 1700, 35 3771 4900, 35 3771 4800

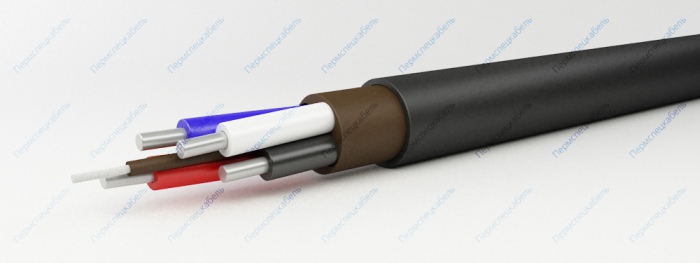

    АВВГЗ-660

    Элементы конструкции

    1. Алюминиевая токопроводящая жила
      • однопроволочная (класс 1) сечением 2,5-50 кв.мм -”ож”
    2. Изоляция из ПВХ пластиката
      • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    3. Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
    4. Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
    5. Оболочка из ПВХ пластиката
      • для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 2,5-16 кв.мм. 450
    сечение основных жил 25-50 кв.мм. 300

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    2x2,5 ож 100 9
    2x4,0 ож 135 10,3
    2x6,0 ож 163 11,3
    2x10 ож 243 13,6
    2x16 ож 299 15,4
    2x25 ож 455 19
    2x35 ож 564 20,9
    2x50 ож 759 24,3
    3x2,5 ож 105 9,4
    3x4,0 ож 143 10,9
    3x6,0 ож 175 11,9
    3x10 ож 261 14,4
    3x16 ож 349 16,4
    3x25 ож 532 20,1
    3x35 ож 665 22,2
    3x50 ож 896 25,8
    3x2,5+1x2,5 ож 123 10,2
    3x4,0+1x2,5 ож 166 11,8
    3x6,0+1x4,0 ож 205 13
    3x10+1x6,0 ож 307 15,8
    3x16+1x10 ож 428 18,4
    3x25+1x16 ож 630 22,1
    3x35+1x16 ож 756 24
    3x50+1x25 ож 996 27,4
    4x2,5 ож 123 10,2
    4x4,0 ож 168 11,8
    4x6,0 ож 207 13
    4x10 ож 312 15,8
    4x16 ож 435 18,4
    4x25 ож 641 22,1
    4x35 ож 827 24,9
    4x50 ож 1086 28,5
