АВВГЗНГ-660

Стандарт
ТУ 16-705.426-86, МЭК 502
Код ОКП
35 2222 4300
АВВГЗНГ-660

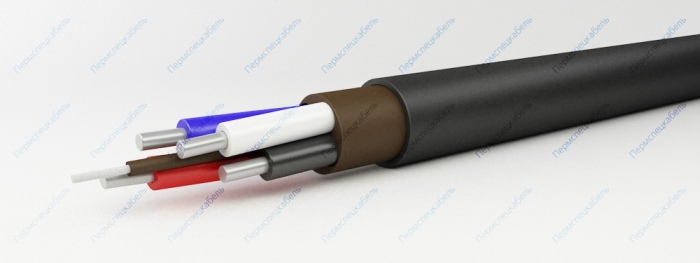

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм - ”ож”
  2. Изоляция из ПВХ пластиката
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
  3. Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм и более
  4. Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
  5. Оболочка из ПВХ пластиката пониженной горючести
    • для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-50 кв.мм. 300

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x2,5 ож 110 9
2x4,0 ож 148 10,3
2x6,0 ож 179 11,3
2x10 ож 265 13,6
2x16 ож 326 15,4
2x25 ож 495 19
2x35 ож 612 20,9
2x50 ож 823 24,3
3x2,5 ож 116 9,4
3x4,0 ож 156 10,9
3x6,0 ож 190 11,9
3x10 ож 281 14,4
3x16 ож 374 16,4
3x25 ож 569 20,1
3x35 ож 709 22,2
3x50 ож 954 25,8
3x4,0+1x2,5 ож 181 11,8
3x6,0+1x4,0 ож 221 13
3x10+1x6,0 ож 330 15,8
3x16+1x10 ож 458 18,4
3x25+1x16 ож 672 22,1
3x35+1x16 ож 804 24
3x50+1x25 ож 1054 27,4
4x2,5 ож 134 10,2
4x4,0 ож 182 11,8
4x6,0 ож 223 13
4x10 ож 333 15,8
4x16 ож 464 18,4
4x25 ож 680 22,1
4x35 ож 876 24,9
4x50 ож 1146 28,5
