Кабели силовые с ПВХ изоляцией

ВВГ-1

Стандарт
ГОСТ 16442-80
Код ОКП
35 2122 1100, 35 2122 5000, 35 3371 2600, 35 3371 2700, 35 3371 1300, 35 3371 1400
ВВГ-1

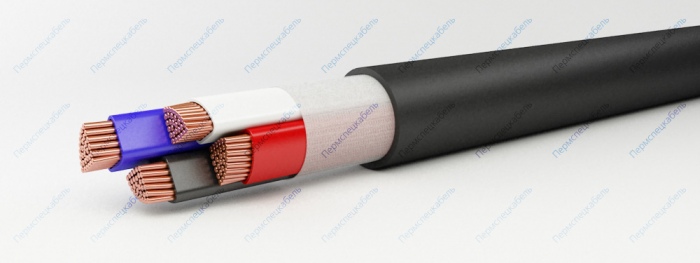

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная (класс 1) сечением 1,5-50 мм² -”ож”
    • многопроволочная (класс 2) сечением 50-240 мм²
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
  3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
  4. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 1,5-16 мм² 450
сечение основных жил 25-70 мм² 300
сечение основных жил 95 мм² и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт х мм² Масса кабеля, кг/км Наружный диаметр, мм
1x1,5 ож 42 5,4
1x2,5 ож 53 5,8
1x4,0 ож 76 6,6
1x6,0 ож 97 7,1
1x10 ож 140 7,9
1x16 ож 211 9,4
1x25 ож 312 11
1x35 ож 407 12
1x50 ож 537 13,4
1x50 595 14,3
1x70 796 15,9
1x95 1051 17,8
1x120 1313 19,8
1x150 1613 21,4
1x185 1985 23,8
1x240 2540 26,5
2x1,5 ож 89 9
2x2,5 ож 113 9,7
2x4,0 ож 161 11,4
2x6,0 ож 206 12,4
2x10 ож 294 14
2x16 ож 456 16,5
2x25 ож 695 20
2x35 ож 912 21,9
2x50 ож 1225 25,3
2x50 1346 27
2x70 1624 24,4
2x95 2141 27,1
2x120 2635 29,3
2x150 3244 31,9
2x185 3979 35,1
2x240 5100 39,2
3x1,5 ож 113 9,4
3x2,5 ож 147 10,2
3x4,0 ож 213 12,1
3x6,0 ож 279 13,1
3x10 ож 404 14,9
3x16 ож 591 17,4
3x25 ож 906 21,2
3x35 ож 1191 23,3
3x35 ож 1186 20,6
3x50 ож 1601 26,8
3x50 ож 1576 23,4
3x50 1645 25,1
3x70 2244 28
3x95 3017 31,6
3x120 3762 34,6
3x150 4580 37,7
3x185 5657 41,3
3x240 7398 46,9
3x2,5+1x1,5 173 11,1
3x4,0+1x2,5 ож 254 13,2
3x6,0+1x4,0 ож 336 14,4
3x10+1x6,0 ож 481 16,3
3x16+1x10 ож 725 19,5
3x25+1х16 ож 1084 23,2
3x35+1х16 ож 1403 25,1
3x50+1х25 ож 1886 28,5
3x50+1х25 ож 1873 26,4
3x50+1х25 1921 27,6
3x70+1x35 2613 30,8
3x95+1x50 3557 35,3
3x120+1x70 4521 39
3x150+1x70 5342 42,1
3x185+1x95 6711 46,8
3x240+1x120 8666 52,8
4x1,5 ож 139 10,2
4x2,5 ож 183 11,1
4x4,0 ож 269 13,2
4x6,0 ож 355 14,4
4x10 ож 519 16,3
4x16 ож 781 19,5
4x25 ож 1176 23,2
4x35 ож 1574 26
4x50 ож 2088 29,6
4x50 ож 2086 26,6
4x50 2149 27,9
4x70 2941 31,1
4x95 4004 35,5
4x120 4946 38,4
4x150 6028 41,7
4x185 7496 46
4x240 9765 51,9
5x1,5 ож 165 11
5x2,5 ож 218 12
5x4,0 ож 324 14,4
5x6,0 ож 430 15,7
5x10 ож 636 17,9
5x16 ож - -
5x25 ож - -
