ВВГ-660

Стандарт
ГОСТ 16442-80
Код ОКП
35 2122 1100, 35 2122 5000, 35 3371 2600, 35 3371 2700, 35 3371 1300, 35 3371 1400

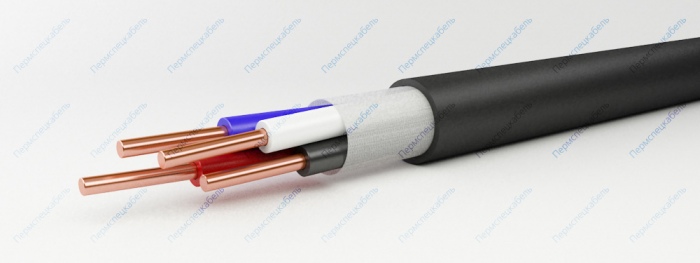

ВВГ-660

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная (класс 1) сечением 1,5-50 кв.мм -”ож”
    • многопроволочная (класс 2) сечением 50-240 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
  3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
  4. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 1,5-16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный размер, мм
1 х 1,5 36,0 4,7
1 х 2,5 47,0 5,0
1 х 4,0 65,0 5,7
1 х 6,0 87,0 6,2
1 х 10,0 134,0 7,4
2 х 1,5 66,0 7,1
2 х 2,5 88,0 7,9
2 х 4,0 139,0 9,8
2 х 6,0 183,0 10,8
2 х 10,0 281,0 13,2
3 х 1,5 85,0 7,5
3 х 2,5 128,0 8,9
3 х 4,0 185,0 10,3
3 х 6,0 248,0 11,4
3 х 10,0 388,0 14,0
3 х 2,5+1 х 1,5 151,0 9,6
3 х 4,0+1 х 2,5 217,0 11,2
3 х 6,0+1 х 4,6 297,0 12,4
3 х 10,0+1 х 6,0 454,0 14,8
4 х 1,5 106,0 8,1
4 х 2,5 160,0 9,6
4 х 4,0 233,0 11,2
4 х 6,0 316,0 12,4
4 х 10,0 499,0 15,3
5 х 1,5 139,0 9,4
5 х 2,5 192,0 10,4
5 х 4,0 288,0 12,3
5 х 6,0 393,0 13,6
5 х 10,0 624,0 16,8
