    Кабели силовые с ПВХ изоляцией ВВГЗ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВГЗ-1

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 2122 1600, 35 3371 2900, 35 3371 2800
    ВВГЗ-1

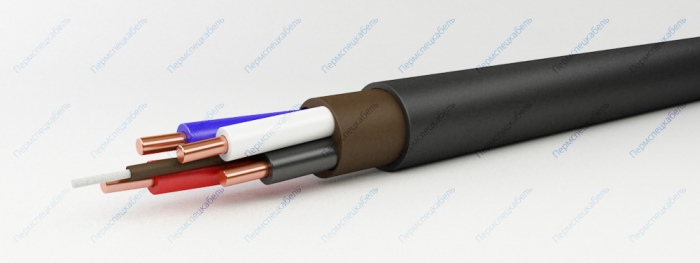

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволоччая (класс 1) сечением 1,5-50 кв.мм -"ож"
    2. Изоляция из ПВХ пластиката
      • цветовая маркировка жил: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Сердечник из полиэфирных нитей в оболочке из невулканизированной резиновой смеси для кабелей сечением жил 16 кв.мм. и более
    4. 3аполнение из невулканизированной резиновой смеси для кабелей сечением жил 16 кв.мм и более
    5. Оболочка из ПВХ пластиката
      • для кабелей сечением жил менее 16 кв.мм, оболочка выпрессованная с обжатием

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.

    Прокладка:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • на специальных кабельных эстакадах, по мостам и в блоках
    • в пожароопасных помещениях
    • во взрывоопасных зонах класса B-I6, B-Ir, B-II, В-На
    • кабели с медными жилами — групповые осветительные сети во взрывоопасных зонах класса В-1а

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +8О°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 1,5-16 кв.мм. 450
    сечение основных жил 25-50 кв.мм. 300

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    2x1,5 ож 110 9
    2x2,5 ож 139 9,7
    2x4,0 ож 201 11,4
    2x6,0 ож 256 12,4
    2x10 ож 362 14
    2x16 ож 507 16,5
    2x25 ож 776 20
    2x35 ож 1006 21,9
    2x50 ож 1353 25,3
    3x1,5 ож 129 9,4
    3x2,5 ож 167 10,2
    3x4,0 ож 245 12,1
    3x6,0 ож 318 13,1
    3x10 ож 460 14,9
    3x16 ож 656 17,4
    3x25 ож 1008 21,2
    3x35 ож 1321 23,3
    3x50 ож 1779 26,3
    3x2,5+1x1,5 195 11,1
    3x4,0+1x2,5 ож 289 13,2
    3x6,0+1X1,5 195 11,1
    3x4,0+1x2,5 ож 289 13,2
    3x6,0+1x4,0 ож 379 14,4
    3x10+1x6,0 ож 544 16,3
    3x16+1x10 ож 799 19,5
    3x25+1x16 ож 1206 23,2
    3x35+1x16 ож 1511 25,1
    3x50+1x25 ож 2033 28,5
    4x1,5 ож 155 10,2
    4x2,5 ож 202 11,1
    4x4,0 ож 300 13,2
    4x6,0 ож 393 14,4
    4x10 ож 574 16,3
    4x16 ож 842 19,5
    4x25 ож 1273 23,2
    4x35 ож 1699 26
    4x50 ож 2259 29,6
