Кабели силовые с пропитанной бумажной изоляцией

ААБЛГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП
35 3611 0400, 35 3613 0400, 35 3614 0400, 35 3633 4000, 35 3634 4000

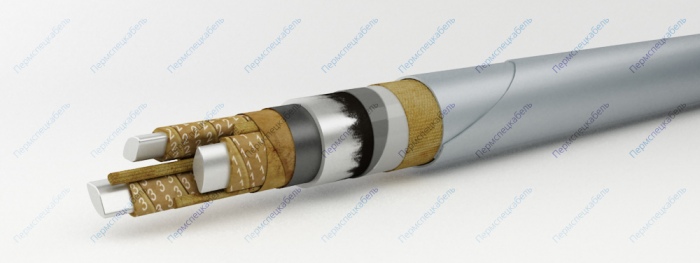

ААБЛГ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных или стальных оцинкованных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААБлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х240 2097 35
1х240+2х1,5 2153 35,3
1х300 2437 37,8
1х300+2х1,5 2496 38,2
1х400 2918 41,3
1х400+2х1,5 2971 41,7
1х500 3458 45,1
1х500+2х1,5 3528 45,5
1х625 4076 48,9
1х625+2х1,5 4142 49,2
1х800 5009 54,2
1х800+2х1,5 5073 54,5
3х95 ож 2124 34,5
3х95 2256 36,2
3х120 ож 2521 37,7
3х120 2694 39,7
3х150 ож 2861 40,1
3х150 3102 42,4
3х185 ож 3368 43,5
3х185 3658 46,2
3х240 ож 4114 47,8
3х240 4453 50,9
3х70+1х35 2132 35,5
3х95+1х50 ож 2445 37,4
3х95+1х50 2585 39,1
3х120+1х70 ож 2896 40,6
3х120+1х70 3070 42,5
3х150+1х70 ож 3235 42,8
3х150+1х70 3470 45,1
3х185+1х95 ож 3837 46,6
3х185+1х95 4139 49,5
3х240+1х120 ож 4695 51,4
3х240+1х120 5070 54,8
4х70 ож 2107 34,4
4х70 2187 35,4
4х95 ож 2561 37,8
4х95 2668 39
4х120 ож 3058 41,4
4х120 3198 42,7
4х150 ож 3485 44
4х150 3727 46,3
4х185 ож 4141 47
4х185 4464 50,6
4х240 ож 5126 53,1
4х240 5451 55,8
