Кабели силовые с ПВХ изоляцией ВВГНГ-LS-П-660

Кабельная продукция / Кабели силовые с ПВХ изоляцией

ВВГНГ-LS-П-660

Стандарт
ТУ 16.К71-310-2001, МЭК 502
Код ОКП
35 2122 4500, 35 3371 3600

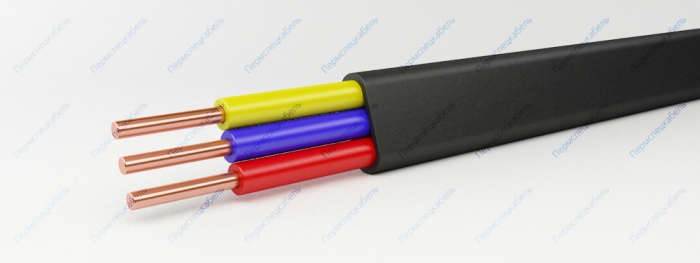

ВВГНГ-LS-П-660

Элементы конструкции

  1. Медные круглые однопроволочные токопроводящие жилы
    • однопроволочная (класс 1) сечением 1,5-16 кв.мм-”ож”
  2. Изоляция из композиции пониженной пожароопасности
    • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая
  3. Оболочка из композиции пониженной пожароопасности

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
  • для прокладки в пожароопасных помещениях
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Индекс «LS» означает низкое дымо- и газовыделение. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный размер, мм
2 х 1,5 65 4,5 х 6,9
2 х 2,5 88 4,8 х 7,7
2 х 4,0 131 5,7 х 9,2
2 х 6,0 175 6,2 х 10,2
2 х 10 276 7,4 х 12,6
3 х 1,5 94 4,5 х 9,4
3 х 2,5 128 4,8 х 10,5
3 х 4,0 192 5,7 х 12,7
3 х 6,0 258 6,2 х 14,2
3 х 10 409 7,4 х 17,8
