Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

АПВБВНГ-LS

Стандарт
ТУ 16.К71-090-2002
Код ОКП
35 3781 0700

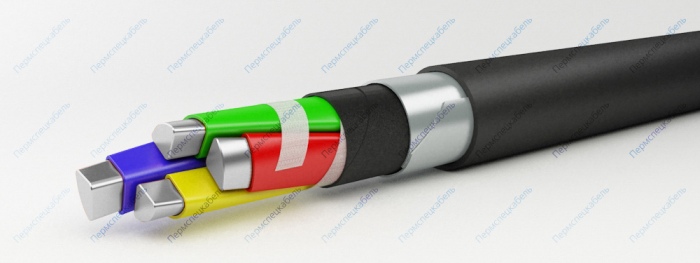

АПВБВНГ-LS

Элементы конструкции

  1. Токопроводящая жила из алюминия
    • Количество жил — 1, сечение жил:от 50 до 240 мм2 (однопроволочная жила - ОЖ),от 25 до 625 мм2 (многопроволочная жила)
    • Количество жил — 3, 4, 5; сечение жил: от 2,5 до 240 мм2 (однопроволочная жила - ОЖ), от 25 до 240 мм2 (многопроволочная жила)
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
  3. Скрепляющая обмотка (для кабелей сечением 50мм2 и выше)
  4. Внутренняя оболочка или разделительный слой из ПВХ пластиката пониженной пожароопасности
  5. Броня из двух стальных оцинкованных лент
  6. Наружняя оболочка из ПВХ пластиката пониженной пожароопасности

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 90
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1х50 556 17,95
1х70 675 20
1х95 799 21,8
1х120 920 23,5
1х150 1100 25,9
1х185 1283 28,16
1х240 1552 31,08
1х300 1821 33,73
1х400 2200 37,2
1х500 2665 41,16
1х625 323 45,51
4х2,5 327 14,3
4х4 377 15,4
4х6 434 16,6
4х10 534 18,5
4x16 ож 715 21,27
4x25 ож 974 25,43
4x35 ож 1153 27,79
4x50 ож 1414 31,05
4x70 1842 34,07
4x95 2287 38,17
4x120 2722 41,49
4x150 3194 45,36
4x185 3821 49,62
4x240 4674 54,55
