Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ АПВВГ

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

АПВВГ

Стандарт
ТУ 16.К71-277-98
Код ОКП
35 3781 5400, 35 3781 5600

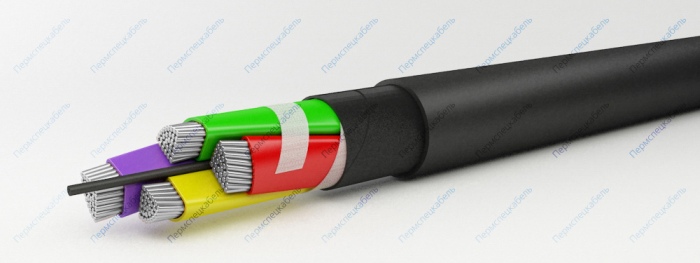

АПВВГ

Элементы конструкции

  1. Токопроводящая жила из алюминия, количество жил — 4, 5. Сечение жил:
    • от 4 до 240 мм2 (однопроволочная жила - ОЖ)
    • от 25 до 240 мм2 (многопроволочная жила)
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
  3. Сердечник
  4. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше)
  5. Поясная изоляция из ПВХ-пластиката или синтетических лент
  6. Оболочка из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 90
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3х4+1х2,5 ож 135 11,8
3х6+1х4 ож 167 13
3x10+1x6 ож 220 14,8
3x16+1х10 ож 300 17
3x25+1х16 ож 451 20,4
3x35+1х16 ож 548 22
3x50+1х25 ож 746 26
3x50+1х25 ож 740 24,4
3х70+1х35 ож 974 27,7
3х95+1х50 ож 1256 32,2
3х120+1х70 ож 1603 35
3х150+1х70 ож 1878 38,2
3х185+1х95 ож 2338 42,5
3х240+1х120 ож 3013 47,6
3x70+1x35 1036 29,5
3x95+1x50 1341 33,1
3x120+1x70 1700 37,7
3x150+1x70 2030 41,8
3x185+1x95 2565 47
3x240+1x120 3265 52,2
4х2,5 ож 112 10,7
4х4 ож 236 14,6
4х6 ож 284 15,8
4x10 ож 373 17,8
4x16 ож 549 21,9
4x25 ож 800 26,4
4x35 ож 1000 29,2
4x50 ож 1325 33,5
4x50 ож 813 25,6
4x70 ож 1093 28,9
4x95 ож 1408 32,2
4x120 ож 1764 35,6
4x150 ож 2111 38,8
4x185 ож 2621 42,7
4x240 ож 3403 48,6
4x70 1113 27,5
4x95 1435 30,7
4x120 1792 34,7
4x150 2202 38,2
4x185 2653 42,2
4x240 3361 46,3
5х4 ож 287 15,7
5х6 ож 325 17
5х10 ож 444 19,6
5х16 ож 638 23,8
5х25 ож 910 28,3
5х35 ож 1171 31,9
5х50 ож 1269 32
5х70 1675 36
5х95 2144 40,2
5х120 2598 43,6
5х150 3207 48
5х185 3889 52,4
5х240 4907 58,6
