Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

АПВВГНГ-LS

Стандарт
ТУ 16.К71-090-2002
Код ОКП
35 3781 5400, 35 3781 5600

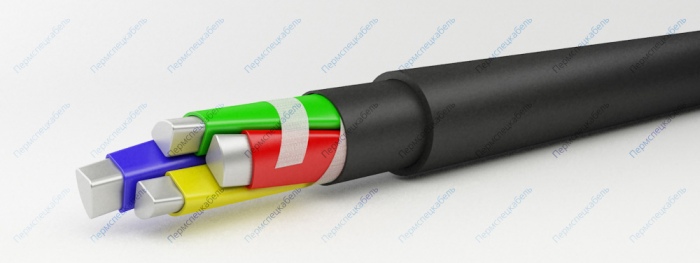

АПВВГНГ-LS

Элементы конструкции

  1. Токопроводящая жила из алюминия
    • Количество жил — 1. Сечение жил: от 50 до 240 мм2 (однопроволочная жила - ОЖ), от 25 до 625 мм2 (многопроволочная жила)
    • Количество жил — 3, 4, 5. Сечение жил: от 10 до 240 мм2 (однопроволочная жила - ОЖ), от 25 до 240 мм2 (многопроволочная жила)
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
  3. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше)
  4. Внутренняя оболочка или разделительный слой из ПВХ пластиката пониженной пожароопасности
  5. Наружная оболочка из ПВХ пластиката пониженной пожароопасности

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 90
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1х50 667 16,75
1х70 904 18,8
1х95 1162 20,6
1х120 1413 22,3
1х150 1744 24,7
1х185 2121 26,96
1х240 2708 29,88
1х300 3328 32,53
1х400 4194 36
1х500 5272 39,96
1х625 6606 44,11
4x10 ож 609 17,3
4x16 ож 772 17,71
4x25 ож 1154 21,43
4x35 ож 1550 24,21
4x50 ож 2040 27,3
4x70 2888 30,39
4x95 3904 34,57
4x120 4848 37,69
4x150 5966 41,5
4x185 7448 45,94
4x240 9604 50,81
