    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВББШВ

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    ПВББШВ

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 3381 7000
    ПВББШВ

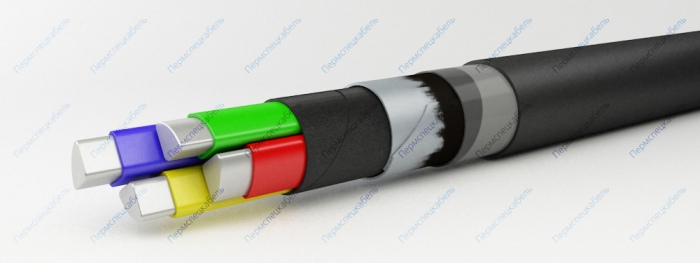

    Элементы конструкции

    1. Токопроводящая жила из меди, количество жил — 2, 3, 4. Сечение жил:
      • от 6 до 50 мм2 (однопроволочная жила — ОЖ)
      • от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Поясная изоляция из ПВХ лент (для кабелей сечением 50 мм2 и выше)
    4. Броня из двух стальных лент
    5. Битум
    6. Обмотка из полиэтилентерефталатной плёнки
    7. Защитный шланг из ПВХ пластиката

    Область применения

    Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3x10+1x6 ож 729 19,5
    3x16+1x10 ож 981 21,7
    3x25+1x16 ож 1370 26,7
    3x35+1x16 ож 1715 30,3
    3x50+1x25 ож 2233 30,3
    3x50+1x25 ож 2125 28,2
    3x50+1x25 2202 29,4
    3x70+1x35 2346 33,2
    3x95+1x50 2698 37,2
    3x120+1x70 4167 41,3
    3x150+1x70 4744 44,8
    3x185+1x95 5542 50
    3x240+1x120 6983 55,5
    4х6 ож 614 18,2
    4x10 ож 765 19,5
    4x16 ож 1034 21,7
    4x25 ож 1475 25,4
    4x35 ож 1928 28,2
    4x50 ож 2458 31,3
    4x50 ож 2378 29,4
    4x50 2413 29,2
    4x70 2862 33,7
    4x95 3275 37,8
    4x120 5146 40,7
    4x150 5877 44,3
    4x185 6849 48,7
    4x240 8692 54,2
