    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВББШП(г)

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    ПВББШП(г)

    Стандарт
    ТУ 16.К71-277-98
    Код ОКП
    35 3781 0800
    ПВББШП(г)

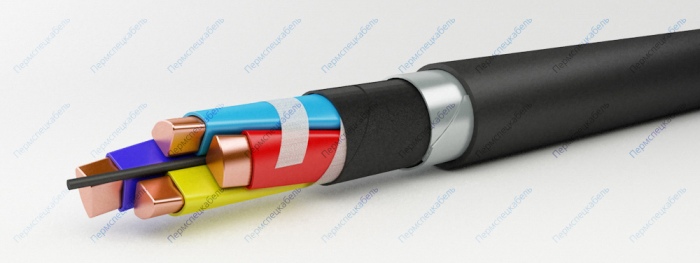

    Элементы конструкции

    1. Токопроводящая жила из меди, количество жил — 3+1, 4, 5. Сечение жил:
      • от 4 до 50 мм2 (однопроволочная жила - ОЖ)
      • от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Сердечник из водоблокирующей нити
    4. Обмотка водоблокирующей лентой
    5. Поясная изоляция из полиэтилена или ПВХ пластиката
    6. Броня из двух стальных оцинкованных лент
    7. Защитный шланг из полиэтилена

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в грунтах с повышенной влажностью
    • в воде

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.

    Срок службы — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -20
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -60
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    4х4 523 16,2
    4х6 639 17,4
    4х10 856 19,4
    4х16 1215 23,1
    4х25 1726 27,4
    4х35 2211 30,2
    4х50 2990 35,1
    4x70 3169 28,5
    4x95 4164 31,7
    4x120 5200 35,9
    4x150 6388 39,4
    4x185 7772 43,4
    4x240 9924 47,7
    5х4 610 17,3
    5х6 691 18,6
    5х10 922 20,8
    5х16 1320 25,2
    5х25 1864 29,7
    5х35 2380 32,9
    5х50 3734 33
    5х70 4268 37,2
    5х95 5553 41,4
    5х120 6880 45,4
    5х150 8448 49,4
    5х185 10273 53,8
    5х240 13105 60,2
