Кабели шахтные и экскаваторные КГРШ-1

Кабельная продукция / Кабели шахтные и экскаваторные

КГРШ-1

Стандарт
ТУ 16.К09-124-2004
Код ОКП
35410
КГРШ-1

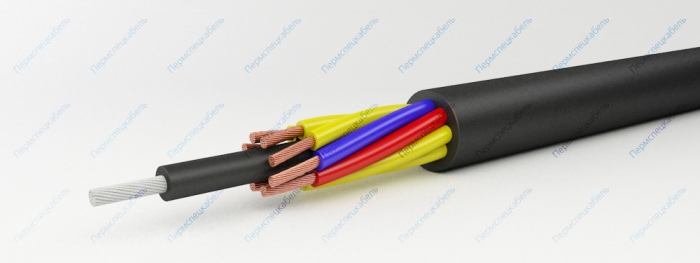

Элементы конструкции

  1. Медные гибкие токопроводящие жилы (класс 5)
  2. Изоляция из резины
  3. Cердечник из полиэфирных технических нитей в оболочке из резины
  4. Оболочка из резины

Область применения

Кабели предназначены для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В номинальной частоты 50 Гц.

Вид климатического исполнения - У и Т, категория размещения 5 по ГОСТ 15150 при температуре окружающей среды от минус 30 до 50°С.

Прокладка и эксплуатация кабелей должна производиться в соответствии с "Правилами безопасности в угольных и сланцевых шахтах", "Правилами технической эксплуатации угольных и сланцевых шахт".

Кабели не распространяют горение при одиночной прокладке. Кабели устойчивы к изгибам.

Срок службы кабелей — не менее 12 мес. Фактический срок службы кабеля устанавливается 6 лет при условии соблюдения правил хранения, монтажа и эксплуатации и определяется в процессе эксплуатации.

Длительно допустимая температура на жиле, не более [°C] 70
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.0
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.38
Радиус изгиба кабелей без предварительного подогрева, не менее [наружных диаметров] 10
Радиус изгиба кабелей с предварительным подогревом, не менее [наружных диаметров] 5
Строительная длина, не менее [м] 150
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2х1,0 142 10,4
3х1,0 162 10,8
6х1,0 297 14,2
8х1,0 382 16,3
10х1,0 489 18,2
12х1,0 605 20,4
15х1,0 741 23,1
18х1,0 876 25,1
24х1,0 1161 27,6
30х1,0 1330 30,1
36х1,0 1589 32,7
2х1,5 189 11,9
3х1,5 217 12,4
6х1,5 344 16,5
8х1,5 448 19
10х1,5 565 21,6
12х1,5 703 24,1
15х1,5 907 27,6
18х1,5 1088 29,9
24х1,5 1415 32,7
30х1,5 1575 35,9
36х1,5 1901 39,1
