Кабели шахтные и экскаваторные КГЭ

Кабельная продукция / Кабели шахтные и экскаваторные

КГЭ

Стандарт
ТУ 16.К73.02-88
Код ОКП
35 4545

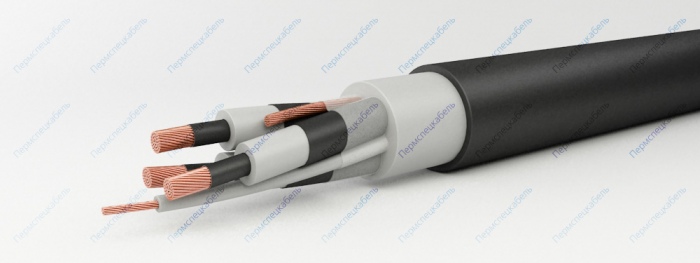

КГЭ

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5)
  2. Полупроводящие экраны из электропроводящей резины типа РЭМ-1
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадие-нового каучука
  4. Жила заземления
  5. Вспомогательная жила с изоляцией из резины типа РТИ -1 на основе натурального и бутадиенового каучука
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении — РШ-1 озоностойкой, антисептированной)

Область применения

Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил — 6000 В, вспомогательной — 380 В.

Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми гриба-ми. Срок службы кабелей — не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 6 000 В
вспомогательных жил 380 В

Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 15 000 В
вспомогательных жил 2 000 В

Радиус изгиба кабеля, не менее [наружных диаметров]
при монтаже и прокладке 6
при намотке и размотке на кабельный барабан 10

Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура на жиле, не более [°C] 75
Максимальная рабочая температура жилы [°С] 75
Наматывание и разматывание на барабан радиусом кратному 10 наружным диаметрам кабеля [число циклов] 7000
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -40
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 300
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х10 1х6 - 41.2 2125
3х16 1х6 - 43,8 2507
3х25 1х10 - 46,4 3006
3х35 1х10 - 50,2 3636
3х50 1х16 - 53,9 4377
3х70 1х16 - 63,3 5966
3х95 1х25 - 66,5 7139
3х120 1х35 - 72,0 8431
3х150 1х50 - 77,6 9997
3х10 1х6 1х6 41.2 2170
3х16 1х6 1х6 43,8 2522
3х25 1х10 1х10 46,4 3014
3х35 1х10 1х10 50,2 3641
3х50 1х16 1х16 53,9 4309
3х70 1х16 1х16 63,3 5835
3х95 1х25 1х16 66,5 6998
3х120 1х35 1х16 72,0 8262
3х150 1х50 1х16 77,6 9802
