КГЭН-Т

Стандарт
ТУ 16.К73.02-88
Код ОКП
35 4545
КГЭН-Т

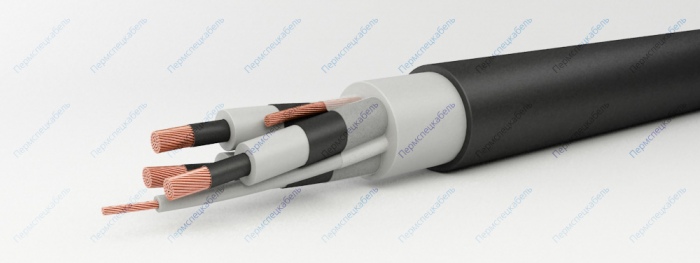

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5)
  2. Полупроводящие экраны из электропроводящей резины типа РЭМ-1
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука
  4. Жила заземления
  5. Вспомогательная жила с изоляцией из резины типа РТИ -1 на основе натурального и бутадиенового каучука
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении — РШ-1 озоностойкой, антисептированной)

Область применения

Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил — 6000 В, вспомогательной —380 В.
Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей — не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 6 000 В
вспомогательных жил 380 В

Испытательное переменное напряжение частотой 50 Гц, 5 мин.
основных жил 15 000 В
вспомогательных жил 2 000 В

Радиус изгиба кабеля, не менее [наружных диаметров]
при монтаже и прокладке 6
при намотке и размотке на кабельный барабан 10

Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 75
Наматывание и разматывание на барабан радиусом кратному 10 наружным диаметрам кабеля [число циклов] 7000
Относительная влажность воздуха [%] 98
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 24.5
Сопротивление изоляции при температуре +20° С, не менее [МОм х км] 50
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 300
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х25 1х10 - 44,4 2970
3х35 1х10 - 48,2 3534
3х50 1х16 - 51,9 4214
3х70 1х16 - 60,3 5620
3х95 1х25 - 63,5 6773
3х120 1х35 - 69,0 7951
3х25 1х10 1х6 44,4 3101
3х35 1х10 1х6 48,2 3750
3х50 1х16 1х10 51,9 4400
3х70 1х16 1х10 60,3 6212
3х95 1х25 1х10 63,5 7418
3х120 1х35 1х10 69,0 8763
