Каталог / Кабельная продукция

Кабели шахтные и экскаваторные

КГЭНШ

Стандарт
ТУ16.К09-158-2005
Код ОКП
35 4500
КГЭНШ

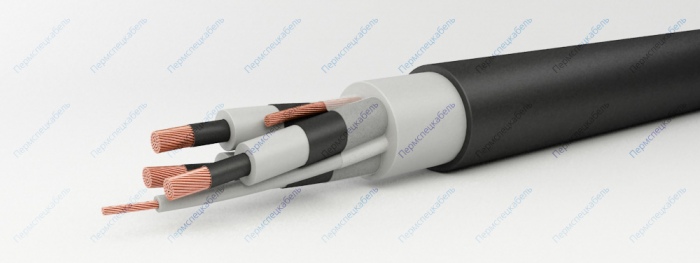

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5)
  2. Полупроводящие экраны из электропроводящей резины типа РЭМ-1
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука
  4. Вспомогательная жила
  5. Жила заземления
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении — РШ-1 озоностойкой, антисептированной)

Наружный экран основных жил отделяется от изоляции без её повреждения. Это позволяет упростить разделку кабеля, исключив повреждение изоляции жил при выполнении разделки, снизить аварийность кабелей в концевых разделах, уменьшить трудозатраты на монтаж и ремонт кабеля.

Область применения

Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил — 6000 В, вспомогательной — 380 В.
Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей — не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 6 000 В
вспомогательных жил 380 В

Испытательное переменное напряжение частотой 50 Гц, 5 мин.
основных жил 15 000 В
вспомогательных жил 2 000 В

Радиус изгиба кабеля, не менее [наружных диаметров]
при монтаже и прокладке 6
при намотке и размотке на кабельный барабан 10

Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 75
Максимальная рабочая температура жилы [°С] 70
Относительная влажность воздуха [%] 98
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 300
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х25 1х10 - 44,4 3000
3х35 1х10 - 48,2 3539
3х50 1х16 - 51,9 4286
3х70 1х16 - 57,3 5626
3х70 1х25 - 57,3 5689
3х95 1х25 - 63,5 6903
3х120 1х35 - 69,0 8044
3х120 1х50 - 69,0 8170
3х25 1х10 1х6 44,4 3014
3х35 1х10 1х6 48,2 3550
3х50 1х16 1х10 51,9 4329
3х70 1х16 1х10 57,3 5650
3х95 1х25 1х10 63,5 6922
3х120 1х35 1х10 69,0 8058
