КГЭТ-6

Стандарт
ТУ 16.К09-125-2002
Код ОКП
35 4545

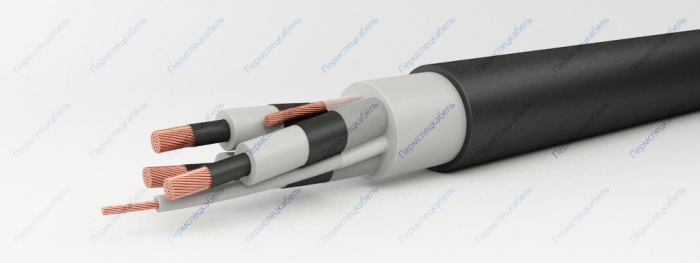

КГЭТ-6

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных проволок (класс 5)
  2. Полупроводящие экраны из электропроводящей резины типа РЭ-2
  3. Изоляция из теплостойкой резины на основе этиленпропиленовых каучуков типа РТЭПИ-1
  4. Жила заземления
  5. Вспомогательная жила с изоляцией из резины типа РТЭПИ-1 или РТИ-1 на основе натурального и бутадиенового каучука
  6. Разделительный слой из синтетической плёнки ПЭТ-Э
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  8. Износостойкая оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков

Область применения

Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин и механизмов или электроустановок к электрическим сетям с изолированной нейтра-лью на номинальное переменное напряжение 10000 В частотой 50 Гц на основных жилах и до 380 В на вспомогательной жиле.
Вид климатического исполнения — У, категория замещения 1 по ГОСТ 15150 при температуре окружающей среды от -50 до +50°С.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабель не распространяет горение при одиночной прокладке.

Срок службы кабелей — не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 6 000 В
вспомогательных жил 380 В

Испытательное переменное напряжение частотой 50 Гц, 5 мин.
основных жил 15 000 В
вспомогательных жил 2 000 В

Гарантийный срок эксплуатации [месяц] 6
Максимальная рабочая температура жилы [°С] 85
Радиус изгиба кабелей [наружных диаметров] 6
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 200
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х16 1х6 - 43,8 2550
3х25 1х10 - 46,4 3050
3х35 1х10 - 50,2 3600
3х50 1х16 - 53,9 4350
3х70 1х16 - 63,3 5800
3х95 1х25 - 66,5 7100
3х120 1х35 - 72,0 8050
3х150 1х50 - 77,6 9600
3х185 1х70 - 80,0 11300
3х16 1х6 1х6 43,8 2700
3х25 1х10 1х10 46,4 3200
3х35 1х10 1х10 50,2 3750
3х50 1х16 1х16 53,9 4600
3х70 1х16 1х16 63,3 6100
3х95 1х25 1х16 66,5 7400
3х120 1х35 1х16 72,0 8300
3х150 1х50 1х16 77,6 9900
3х185 1х70 1х16 80,0 11550
