КГЭТН-10

Стандарт
ТУ 16.К09-125-2002
Код ОКП
35 4545

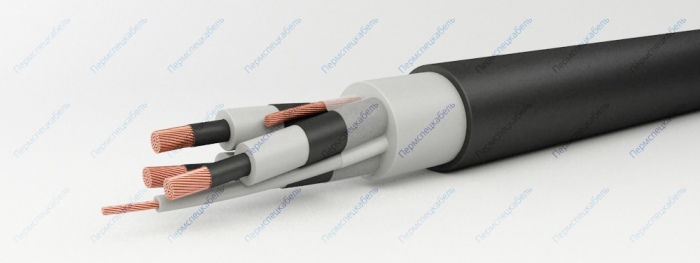

КГЭТН-10

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных проволок (класс 5)
  2. Полупроводящие экраны из электропроводящей резины типа РЭ-2
  3. Изоляция из теплостойкой резины на основе этиленпропиленовых каучуков типа РТЭПИ-1
  4. Жила заземления
  5. Вспомогательная жила с изоляцией из резины типа РТЭПИ-1 или РТИ-1 на основе натурального и бутадиенового каучука
  6. Разделительный слой из синтетической плёнки ПЭТ-Э
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
  8. Износостойкая оболочка из резины типа РШН-1 не распространяющей горение

Область применения

Кабели предназначены для присоединения экскаваторов и других передвижных машин и механизмов или электроустановок к электрическим сетям с изолированной нейтралью на номинальное переменное напряжение 10000 В частотой 50 Гц на основных жилах и до 380 В на вспомогательной жиле.

Вид климатического исполнения — У, категория замещения 1 по ГОСТ 15150 при температуре окружающей среды от -50 до +50°С.
Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%.

Кабели используются при повышенных токовых нагрузках, могут устанавливаться вместо кабелей марки КШВГТ-10. Кабель марки КГЭТН-10 не распространяет горение при одиночной прокладке.
Срок службы кабелей — не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 10 000 В
вспомогательных жил 380 В

Испытательное переменное напряжение частотой 50 Гц, 5 мин.
основных жил 20 000 В
вспомогательных жил 2 000 В

Гарантийный срок эксплуатации [месяц] 12
Максимальная рабочая температура жилы [°С] 85
Радиус изгиба кабелей [наружных диаметров] 6
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 200
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х25 1х10 - 64,4 5100
3х35 1х10 - 67,8 5800
3х50 1х16 - 70,5 6600
3х70 1х16 - 74,3 7700
3х95 1х25 - 82,7 9600
3х120 1х35 - 84,8 10600
3х150 1х50 - 90,8 12400
3х25 1х10 1х10 64,4 5350
3х35 1х10 1х10 67,8 6000
3х50 1х16 1х16 70,5 6900
3х70 1х16 1х16 74,3 7900
3х95 1х25 1х16 82,7 10000
3х120 1х35 1х16 84,8 11000
3х150 1х50 1х16 90,8 12700
