Кабели шахтные и экскаваторные КУГВШ-Т

Кабельная продукция / Кабели шахтные и экскаваторные

КУГВШ-Т

Стандарт
ТУ16.К09-124-2004
Код ОКП
35 4100

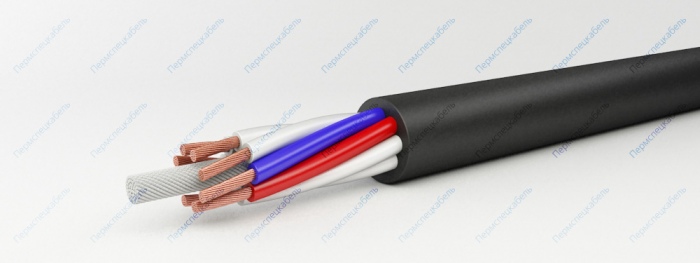

КУГВШ-Т

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5)
  2. Изоляция токопроводящих жил из ПВХ пластиката И40-13, 13А или И50-13
  3. Сердечник из синтетических нитей
  4. Оболочка кабеля из ПВХ пластиката О-50 или О-55

Область применения

Кабели марки КУГВШ-Т предназначены для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В частоты 50 Гц.

Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке. Кабели устойчивы к изгибам.

Срок службы кабелей — не менее 1 года.

Гарантийный срок эксплуатации [месяц] 12
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 70
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2000
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.38
Радиус изгиба кабелей без предварительного подогрева, не менее [наружных диаметров] 10
Радиус изгиба кабелей с предварительным подогревом, не менее [наружных диаметров] 5
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -10
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 10
Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
2х1,0 9,1 104
3х1,0 9,5 120
6х1,0 12,8 215
8х1,0 14,6 245
10х1,0 16,4 314
12х1,0 18,2 364
15х1,0 20,8 575
18х1,0 22,8 665
24х1,0 24,4 808
30х1,0 26,7 973
36х1,0 28,9 1147
2х1,5 11,0 147
3х1,5 11,5 171
6х1,5 14,9 290
8х1,5 17,1 364
10х1,5 19,5 439
12х1,5 21,5 515
15х1,5 24,7 830
18х1,5 26,9 950
24х1,5 29,4 1180
30х1,5 32,3 1431
36х1,5 35,1 1731
