Кабели и провода для электротранспорта

КПСРЭ 4000

Стандарт
ТУ 16.К09.106-96
Код ОКП
35 5900

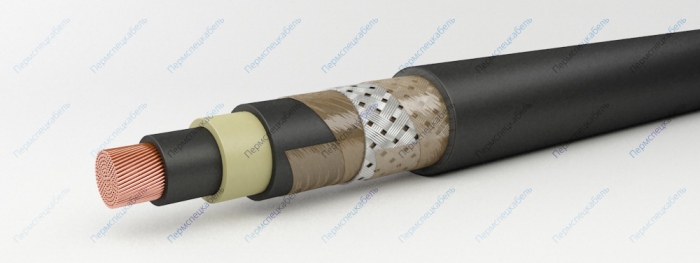

КПСРЭ 4000

Элементы конструкции

  1. Медная лужёная токопроводящая жила (класс гибкости 5)
  2. Экран из электропроводящей резины
  3. Изоляция из резины
  4. Экран из электропроводящей резины
  5. Обмотка из полиэтилентерефталатной пленки
  6. Экран из медных лужёных проволок
  7. Обмотка из полиэтилентерефталатной пленки
  8. Оболочка из резины

Область применения

Кабель предназначен для внутренних и наружных соединений пассажирского транспорта на номинальное напряжение 4000 В переменного тока частоты 50 Гц или 6000 В постоянного тока.

Кабель предназначен для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и холодным климатом.

Кабель устойчив к изгибу на угол ±П/2 рад вокруг ролика диаметром не менее 10-ти диаметров кабеля при предварительном подкручивании вокруг продольной оси на угол ±П рад, количество циклов изгибов — 12000. Минимально допустимый угол закручивания кабеля на длине 1 метр не должен быть более П рад. Кабель устойчив к воздействию дождя, динамическому абразивному воздействию пыли, выпадению росы и инея, соляному туману, воздействию озона, масла и дизельного топлива. В ходе эксплуатации кабель не должн подвергаться прямому воздействию солнечного излучения.

Срок службы — 12 лет. Срок службы кабеля используемого для присоединения к подвижным токоприемникам — 6 лет.

Влажность воздуха при 25°С [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 13
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 4
Номинальное постоянное напряжение [кВ] 6
Рабочая температура жилы [°С] 85
Радиус изгиба кабелей [наружных диаметров] 3
Строительная длина, не менее [м] 45
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 10000000000
Количество и сечение жил, шт. х кв. мм Масса кабеля, кг/км Наружный диаметр, не более, мм
1х95 1900 32
