Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВПГ

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
АПВПГ

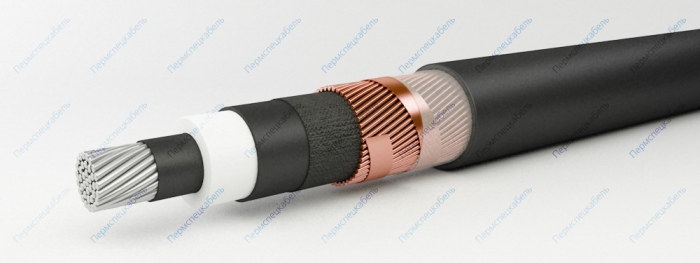

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия сечением от 50 до 800 кв.мм (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм
    • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм
    • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более
  7. Разделительный слой
  8. Оболочка из полиэтилена

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, кв. мм Масса кабеля кг/км Наружный диаметр мм
1х50/16 762 29,8
1х50/25 848 29,9
1х70/16 856 31,3
1х70/25 943 31,4
1х95/16 967 32,9
1х95/25 1053 33,0
1х120/16 1072 34,3
1х120/25 1158 34,4
1х150/25 1268 36,0
1х150/35 1378 36,0
1х185/25 1417 37,6
1х185/35 1515 37,6
1х240/25 1624 39,8
1х240/35 1722 39,8
1х300/25 1843 41,9
1х300/35 1942 41,9
1х400/35 2294 45,3
1х400/50 2434 45,3
1х500/35 2669 48,5
1х500/50 2809 48,7
1х630/35 3107 51,7
1х630/50 3247 51,9
1х800/35 3703 55,8
1х800/50 3843 56,1
