    Кабели судовые КНРК

    Кабельная продукция / Кабели судовые

    КНРК

    Стандарт
    ГОСТ 7866.2-76
    Код ОКП
    35 8642 0100, 35 8642 0300

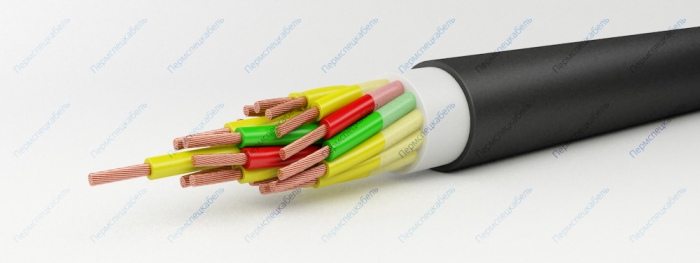

    КНРК

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
      • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3
      • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2
    2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
      • цветовая — счётная пара
    3. Обмотка из полиэтилентерефталатной плёнки
    4. Внутренняя оболочка из ПВХ пластиката
    5. Наружная оболочка из ПВХ пластиката

    Область применения

    Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

    Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

    Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию паров и конденсата масел, паров и конденсата топлива, паров кислот, паров щелочей, апатитовой пали, угольной пыли, цементной пыли, рыбной муки и других рыбопродуктов в условиях рыбоперерабатывающих цехов и рефрижераторных помещений. Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также 20%-ному раствору соли и солнечной радиации (суммарное время воздействия 2000 часов). Кабели не распространяют горение при одиночной прокладке.

    Наработка кабелей — 80000 часов при температуре токопроводящей жилы +70°С и 50000 часов при +75°С.

    Минимальный срок службы -— 25 лет. Гарантийный срок службы — 5 лет.

    Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
    равного 5 диаметрам кабеля, не менее [число циклов]
    для кабелей с количеством жил от 1 до 7 10
    для кабелей с количеством жил свыше 7 5

    Влажность воздуха при 35° C [%] 100
    Длительно допустимая температура на жиле, не более [°C] 75
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
    Количество циклов короткого замыкания, не более 10
    Монтаж при температуре, не ниже [°C] -15
    Рабочее переменное напряжение частотой до 400 Гц [В] 690
    Рабочее постоянное напряжение [В] 1200
    Радиус изгиба кабелей [наружных диаметров] 5
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +45
    Температура окружающей среды, нижний предел [°C] -40
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1x16 307 13,1
    1x25 430 14,8
    1x35 573 16,9
    1x50 779 19,5
    1x70 989 21,1
    1x95 1346 24,4
    1x120 1600 25,9
    1x150 1931 27,9
    1x185 2353 30,2
    1x240 3029 33,8
    1x300 3702 36,6
    1x400 4643 40,1
    2x1,0 148 11,2
    2x1,5 170 11,8
    2x2,5 210 12,6
    2x4,0 265 13,8
    2x6,0 357 15,8
    2x10 550 19,2
    2x16 723 21,2
    2x25 1031 24,6
    2x35 1356 27,8
    2x50 1825 31,8
    2x70 2431 35,6
    2x95 3217 41,2
    2x120 3852 44,2
    3x1,0 175 11,7
    3x1,5 202 12,3
    3x2,5 269 13,2
    3x4,0 365 14,5
    3x6,0 464 16,6
    3x10 703 20,2
    3x16 928 22,3
    3x25 1394 26,9
    3x35 1763 29,4
    3x50 2388 34,2
    3x70 3248 38,5
    3x95 4308 43,6
    3x120 5150 46,8
    4x1,0 190 12,6
    4x1,5 223 13,4
    4x2,5 281 14,2
    5x1,0 223 13,5
    5x1,5 264 14,4
    5x2,5 366 16,4
    7x1,0 279 14,5
    7x1,5 364 16,5
    7x2,5 486 18,2
    10x1,0 441 19,4
    10x1,5 521 20,6
    10x2,5 664 22,2
    12x1,0 493 19,9
    12x1,5 587 21,1
    12x2,5 756 22,8
    14x1,0 550 20,8
    14x1,5 659 22,1
    14x2,5 853 23,8
    16x1,0 607 21,7
    16x1,5 733 23,1
    16x2,5 952 25
    19x1,0 689 22,7
    19x1,5 836 24,2
    19x2,5 1148 27,2
    24x1,0 839 26
    24x1,5 1043 28,8
    24x2,5 1419 31,2
    27x1,0 922 27,5
    27x1,5 1186 29,3
    27x2,5 1553 31,8
    30x1,0 1000 28,4
    30x1,5 1289 30,3
    30x2,5 1694 32,8
    33x1,0 1082 29,3
    33x1,5 1394 31,3
    33x2,5 1879 34,6
    37x1,0 1185 30,3
    37x1,5 1531 32,4
    37x2,5 2058 35,8
