Каталог / Кабельная продукция

Кабели судовые

КНРУ

Стандарт
ГОСТ 7866.1-76
Код ОКП
35 8666 0200, 35 8666 0500

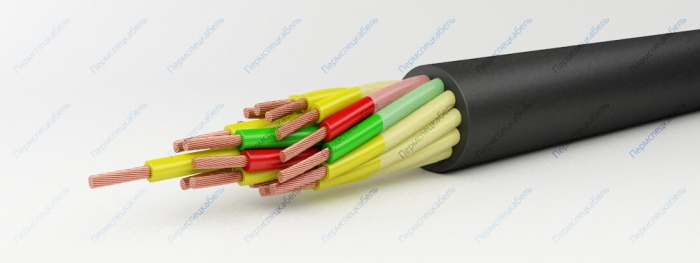

КНРУ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3
    • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Усиленная оболочка из резины на основе полихлоропрена

Область применения

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С.

Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
равного 5 диаметрам кабеля, не менее [число циклов]

для кабелей с количеством жил от 1 до 7 10
для кабелей с количеством жил свыше 7 5

Влажность воздуха при 35° C [%] 100
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
Количество циклов короткого замыкания, не более 10
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 690
Рабочее постоянное напряжение [В] 1200
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +45
Температура окружающей среды, нижний предел [°C] -40
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1x16 435 14,3
1x25 575 16
1x35 751 18,2
1x50 930 19,9
1x70 1181 21,7
1x95 1541 24
1x120 1796 25,6
1x150 2132 27,6
1x185 2573 29,8
1x240 3334 33,9
1x300 4035 36,7
1x400 4980 40,1
2x1,0 234 13,2
2x1,5 303 13,8
2x2,5 315 14,8
2x4,0 382 15,9
2x6,0 505 18
2x10 704 20,7
2x16 914 22,8
2x25 1273 26,2
2x35 1581 28,5
2x50 2041 33
2x70 2766 36,6
2x95 3629 42,1
2x120 4351 44,4
3x1,0 319 13,7
3x1,5 281 14,3
3x2,5 356 15,4
3x4,0 439 17,6
3x6,0 585 18,8
3x10 829 21,7
3x16 1094 23,9
3x25 1551 27,6
3x35 1953 30,1
3x50 2623 34,8
3x70 354 38,7
3x95 4561 43,6
3x120 5524 47,1
3x150 6939 53,3
3x185 8472 58,2
3x240 10955 65,7
4x1,0 289 14,5
4x1,5 327 15,2
4x2,5 450 17,5
5x1,0 326 15,4
5x1,5 421 17,3
5x2,5 514 18,6
7x1,0 434 17,4
7x1,5 498 18,3
7x2,5 622 19,8
10x1,0 565 20,6
10x1,5 655 21,8
10x2,5 830 23,8
12x1,0 618 21,1
12x1,5 720 22,3
12x2,5 924 24,4
14x1,0 678 21,9
14x1,5 795 23,2
14x2,5 1029 25,5
16x1,0 740 22,8
16x1,5 952 24,3
16x2,5 1136 26,7
19x1,0 825 23,8
19x1,5 978 25,3
19x2,5 1283 27,9
24x1,0 998 27
24x1,5 1191 28,8
24x2,5 1575 31,9
27x1,0 1074 27,5
27x1,5 1284 29,3
27x2,5 1801 33,5
30x1,0 1159 28,3
30x1,5 1387 30,2
30x2,5 1949 34,5
33x1,0 1238 29,2
33x1,5 1493 31,1
33x2,5 2100 35,7
37x1,0 1344 30,2
37x1,5 1717 33,3
37x2,5 2293 36,9
