Кабели судовые

КНРЭ

Стандарт
ГОСТ 7866.1-76
Код ОКП
35 8663 0200, 35 8663 0600

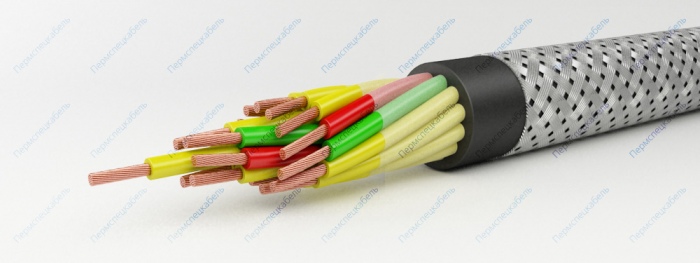

КНРЭ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3
    • для сечений от 6,0 кв.мм до 120 кв.мм – класс 2
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Оболочка из резины на основе полихлоропрена
  5. Экран из луженых медных проволок

Область применения

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.
Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С.

Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
равного 5 диаметрам кабеля, не менее [число циклов]

для кабелей с количеством жил от 1 до 7 10
для кабелей с количеством жил свыше 7 5

Влажность воздуха при 35° C [%] 100
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
Количество циклов короткого замыкания, не более 10
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 690
Рабочее постоянное напряжение [В] 1200
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +45
Температура окружающей среды, нижний предел [°C] -40
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1x16 457 14,3
1x25 600 16
1x35 780 18,2
1x50 961 19,9
1x70 1215 21,7
1x95 1550 24
1x120 1835 25,6
2x1,0 292 13,2
2x1,5 324 13,8
2x2,5 383 14,8
2x4,0 455 15,9
2x6,0 587 18
2x10 799 20,7
2x16 1020 22,8
2x25 1395 26,2
2x35 1715 28,5
2x50 2192 33
3x1,0 319 13,7
3x1,5 355 14,3
3x2,5 427 15,4
3x4,0 515 17,6
3x6,0 673 18,8
3x10 930 21,7
3x16 1207 23,9
3x25 1680 27,6
3x35 2094 30,1
3x50 2788 34,8
4x1,0 357 14,5
4x1,5 399 15,2
4x2,5 533 17,5
5x1,0 399 15,4
5x1,5 504 17,3
5x2,5 603 18,6
7x1,0 517 17,4
7x1,5 585 18,3
7x2,5 718 19,8
10x1,0 664 20,6
10x1,5 760 21,8
10x2,5 947 23,8
12x1,5 828 22,3
12x2,5 1041 24,4
14x1,5 907 23,2
14x2,5 1151 25,5
16x1,5 991 24,3
16x2,5 1264 26,7
19x1,5 1100 25,3
19x2,5 1419 27,9
24x1,5 1322 28,8
24x2,5 1728 31,9
27x1,5 1425 29,3
27x2,5 1963 33,5
30x1,5 1532 30,2
30x2,5 2115 34,5
33x1,5 1645 31,3
33x2,5 2273 35,7
37x1,5 1878 33,3
37x2,5 36,9 36,9
