Каталог / Кабельная продукция

Кабели судовые

МЭРШМ-100

Стандарт
ТУ 16-505.989-82
Код ОКП
35 8674 8200

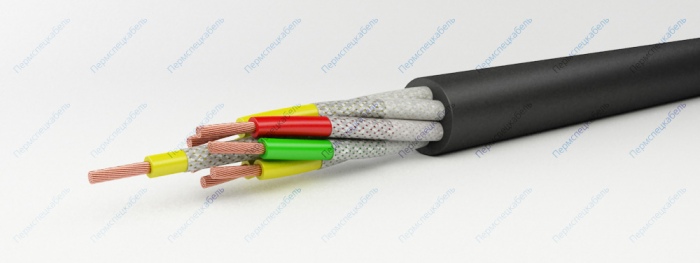

МЭРШМ-100

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных проволок:
    • для сечений 1,0 кв.мм — класс 4
    • для сечений 1,5 кв.мм и 2,5 кв.мм — класс 5
  2. Изоляция из резины на основе натурального и бутадиенового каучуков.Маркировка жил:
    • цветовая — счётная пара
  3. Экран по изолированным жилам из медных луженых проволок
  4. Обмотка из полиэтилентерефталатной плёнки
  5. Оболочка из резины на основе изопренового и бутадиенового каучуков

Область применения

Кабели предназначены для эксплуатации при переменном напряжении до 380 В частотой до 1200 Гц или постоянном напряжении 500 В.

Кабели предназначены для гибкого токоперехода и работы в диапазоне температур от минус 50°С до плюс 65°С с многократными изгибами и закручиваниями. Изготавливаются для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Устойчивы к воздействию синусоидальной вибрации в диапазоне частот до 5000 Гц и амплитудой ускорения до 400 м/с2, акустического шума в диапазоне частот до 10000 Гц и уровня звукового давления до 170 дБ, механического удара одиночного действия с пиковым ударным ускорением до 10000 м/с2, механического удара многократного действия с пиковым ударным ускорением до 1500 м/с2, линейного ускорения до 5000 м/с2, повышенного атмосферного давления 2,95х105 Па. Кабели стойки к воздействию солнечного излучения (суммарное время воздействия — 500 часов), инея, морского тумана, плесневых грибов и динамической пыли. Выдерживают 250 циклов перемоток на барабан с диаметром шейки, равным 12 диаметрам кабеля, при температуре не менее минус 50°С.

Наработка — 50000 часов.

Минимальный срок службы — 15 лет. Гарантийный срок службы — 15 лет.

Количество циклов изгибов с закручиванием, не менее [число циклов]
на угол 1° на 1 см длины кабеля с сечением жил 1,0 кв.мм. 1000
на угол 1° на 1 см длины кабеля с сечением жил 1,5 кв.мм. 1500
на угол 2° на 1 см длины кабеля с сечением жил 2,5 кв.мм. 3000

Влажность воздуха при 35° C [%] 98
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 1500
Многократные изгибы кабеля при угле изгиба ±90°, диаметр изгиба равен 8 диаметрам кабеля, не менее [число циклов] 1000
Монтаж при температуре, не ниже [°C] -20
Рабочее переменное напряжение частотой до 1200 Гц, [В] 380
Рабочее постоянное напряжение [В] 500
Радиус изгиба кабелей [наружных диаметров] 8
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +65
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Наружный диаметр мм Масса кабеля кг/км
2х1,0 12,3 182
2х1,5 12,9 206
2х2,5 14,7 283
4х1,0 13,9 253
4х1,5 14,6 289
4х2,5 16,8 400
7х1,0 16,2 385
7х1,5 17,1 444
7х2,5 19,8 628
