НГРШМ

Стандарт
ГОСТ 7866.1-76
Код ОКП
35 8675 0500, 35 8675 2800
НГРШМ

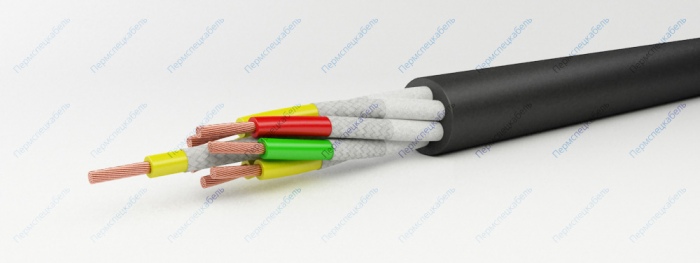

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм – класс 4
    • для сечений от 1,5 кв.мм до 2,5 кв.мм – класс 5
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Оплетка из шелка капрона или шелка лавсана
  4. Обмотка из полиэтилентерефталатной плёнки
  5. Оболочка из резины на основе полихлоропрена

Область применения

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в цепях управлени. Кабели применяются для эксплуатации в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С.

Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Влажность воздуха при 35° C [%] 100
Длительно допустимая температура на жиле, не более [°C] 65
Изгибы кабеля при угле изгиба ±180±10°, не менее [число циклов]: 1000
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
Количество циклов изгибов с закручиванием на угол 3,15° на 1 см длины кабеля, не менее [число циклов]: 7500
Количество циклов короткого замыкания, не более 10
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 690
Рабочее постоянное напряжение [В] 1200
Радиус изгиба кабелей [наружных диаметров] 8
Строительная длина, не менее [м] 60
Температура окружающей среды, верхний предел [°C] +45
Температура окружающей среды, нижний предел [°C] -30
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
4x1,0 222 13
4x1,5 258 13,8
4x2,5 354 16,5
5x1,0 258 14,1
5x1,5 301 14,9
5x2,5 437 18
7x1,0 316 15,1
7x1,5 374 16
7x2,5 610 20,4
