Кабели судовые

НРШМ

Стандарт
ГОСТ 7866.1-76
Код ОКП
35 8675 0400, 35 8675 2600

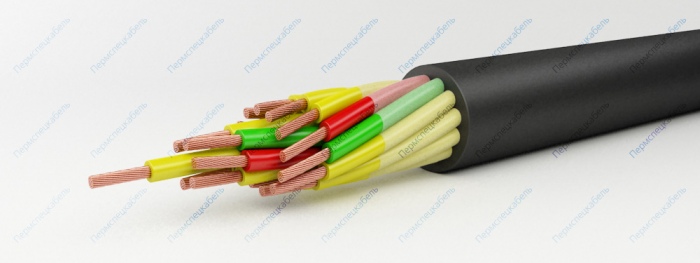

НРШМ

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм – класс 4
    • для сечений от 1,5 кв.мм до 400 кв.мм – класс 5
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая — счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Оболочка из резины на основе полихлоропрена

Область применения

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управлени. Кабели применяются для подключения к подвижным и переносным токоприемникам, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С.

Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
равного 5 диаметрам кабеля, не менее [число циклов]

для кабелей с количеством жил от 1 до 7 10
для кабелей с количеством жил свыше 7 5

Количество циклов перемоток через ролик диаметром,
равным не менее, чем 12 наружных диаметров кабеля,
не менее [число циклов]

для кабелей с количеством жил от 1 до 12 1000
для кабелей с количеством жил свыше 12 300

Влажность воздуха при 35° C [%] 100
Длительно допустимая температура на жиле, не более [°C] 65
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
Количество циклов короткого замыкания, не более 10
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 690
Рабочее постоянное напряжение [В] 1200
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +45
Температура окружающей среды, нижний предел [°C] -30
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1x10 287 12,9
1x16 383 14,5
1x25 562 17,3
1x35 691 18,5
1x50 891 21,6
1x70 1102 22,4
1x95 1422 25
1x120 1760 27,2
1x150 2090 29,3
1x185 2671 34,6
1x240 3229 36,4
1x300 3861 39
1x400 4869 43,8
2x1,0 228 12,2
2x1,5 257 12,8
2x2,5 361 16,1
2x4,0 435 17,2
2x6,0 532 18,6
2x10 716 21,2
2x16 989 24,4
2x25 1362 28
2x35 1696 30,4
2x50 2346 35,6
2x70 2925 39,1
3x1,0 252 12,7
3x1,5 285 13,3
3x2,5 453 16,8
3x4,0 498 18
3x6,0 617 19,5
3x10 842 22,3
3x16 1174 35,7
3x25 1640 29,3
3x35 2161 33,2
3x50 2867 37,7
3x70 3608 41,5
3x95 4743 49,1
3x120 6237 53,9
4x1,0 255 13,6
4x1,5 292 14,3
4x2,5 460 18,1
5x1,0 291 14,6
5x1,5 380 16,3
5x2,5 535 19,4
7x1,0 397 16,5
7x1,5 459 17,4
7x2,5 659 20,8
10x1,0 524 19,8
10x1,5 612 21
10x2,5 894 25,6
12x1,0 580 20,3
12x1,5 682 21,5
12x2,5 1005 26,2
14x1,0 642 21,2
14x1,5 757 22,5
14x2,5 1128 27,5
16x1,0 705 22,1
16x1,5 836 23,5
16x2,5 1253 28,9
19x1,0 791 23,1
19x1,5 944 24,6
19x2,5 1427 30,3
24x1,0 966 26,4
24x1,5 1159 28,2
24x2,5 1860 36
27x1,0 1044 26,9
27x1,5 1256 28,7
27x2,5 2022 36,8
30x1,0 1130 27,8
30x1,5 1364 29,7
30x2,5 2200 38
33x1,0 1216 28,7
33x1,5 1472 30,7
33x2,5 2379 39,4
37x1,0 1327 29,7
37x1,5 1701 32,8
37x2,5 2608 40,8
