АНРГ

Стандарт
ГОСТ 433-73
Код ОКП
35 2234 1100, 35 2234 1200

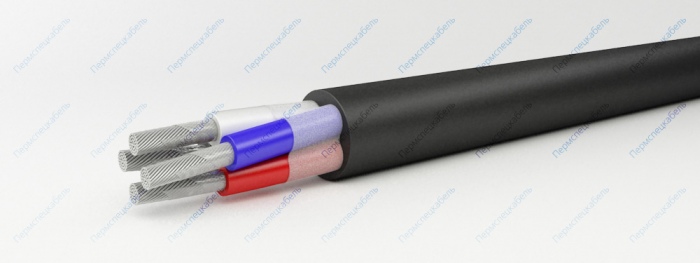

АНРГ

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм — ”ож”
    • многопроволочная (класс 2) сечением 70-300 кв.мм;
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 70 кв.мм и выше
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
    • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая,
      нулевая жила - любого цвета
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из резины типа РШН-2

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели устойчивы к воздействию масла. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1x16(ож) 141,3 10,2
1x25(ож) 195,4 11,8
1x35(ож) 253,9 12,8
1x50(ож) 317 14,8
1x70 463,5 18
1x95 578,2 19,2
1x120 675,7 20,5
1x150 830,4 23,7
1x185 1065,3 27
1x240 1393,3 31
1x300 1675,8 33,8
2x2,5(ож) 146,3 11
2x4(ож) 177 12
2x6(ож) 210,9 13
2x10(ож) 321,9 16
2x16(ож) 398 17,6
2x25(ож) 613,7 20,8
2x35(ож) 748,1 22,6
2x50(ож) 1015,5 26,7
2x70 1624,8 33,9
2x95 1965,3 36,3
2x120 2288,7 39
2x150 2949,4 45,4
2x185 3829,2 51,9
2x240 4791,1 57,9
3x2,5(ож) 166,7 11,6
3x4(ож) 203,2 12,6
3x6(ож) 262 14,3
3x10(ож) 373,6 16,9
3x16(ож) 465,8 18,6
3x25(ож) 706,8 22,1
3x35(ож) 920,8 25,2
3x50(ож) 1174,6 28,2
3x70 1867,3 36,1
3x95 2295,3 38,6
3x120 2684,2 41,5
3x150 3636,7 50,3
3x185 4413,3 55,2
3x240 5671,9 62,8
3x2,5+1x2,5(ож) 196,1 12,6
3x4+1x2,5(ож) 256,1 14,4
3x6+1x2,5(ож) 287,9 15,1
3x6+1x4(ож) 306,7 15,6
3x10+1x4(ож) 410,7 17,9
3x10+1x6(ож) 414 17,9
3x16+1x6(ож) 512,7 19,7
3x16+1x10(ож) 560,1 20,4
3x25+1x10(ож) 776,8 23,2
3x25+1x16(ож) 908,6 25,2
3x35+1x16(ож) 1013,2 26,6
3x35+1x25(ож) 1112,6 27,6
3x50+1x16(ож) 1220,2 29,2
3x50+1x25(ож) 1297,6 30
3x50+1x35(ож) 1495,9 32,1
3x70+1x25 1940,5 37,1
3x70+1x35 1949,6 37,1
3x70+1x50 2098,7 38,2
3x95+1x35 2513,1 39,8
3x95+1x50 2659 41
3x95+1x70 2890,8 42,6
3x120+1x35 2936,5 42,8
3x120+1x70 3364,6 45,8
3x150+1x50 3777,3 51,9
3x150+1x70 4010,5 53,5
3x150+1x95 4158,5 53,5
3x185+1x50 4307,6 55,2
3x185+1x95 4683,9 57
3x240+1x70 5969,4 64,7
3x240+1x120 6013,4 64,7
4x2,5(ож) 196,1 12,6
4x4,0(ож) 258,9 14,4
4x6,0(ож) 310 15,6
4x10(ож) 455,5 18,5
4x16(ож) 572,4 20,4
4x25(ож) 917,9 25,1
4x35(ож) 1121,6 27,7
4x50(ож) 1509,8 32,1
4x70 2281,4 39,6
4x95 2824,9 42,6
4x120 3311,5 45,8
4x150 4438,6 55,4
4x185 5538,9 61,9
