Каталог / Кабельная продукция

Кабели силовые с пропитанной бумажной изоляцией

ААП2ЛШВ-10

Стандарт
ГОСТ 18410-73, ТУ 16. К09-143-2004
Код ОКП
35 3611 1200, 35 3613 1200, 35 3614 1200

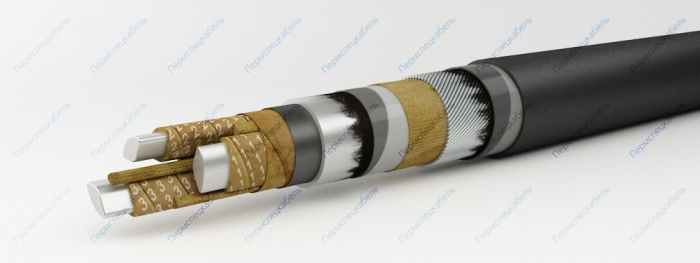

ААП2ЛШВ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
  8. Броня из стальных круглых оцинкованных проволок
  9. Подслой из битума и ПЭТ пленки
  10. Наружный покров ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с наличием блуждающих токов, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3846 46,2
3х35 ож 3783 45
3х50 ож 4082 46,9
3х70 ож 4646 50
3х70 4860 51,5
3х95 ож 5124 53
3х95 5353 54,7
3х120 ож 5603 55,4
3х120 5918 57,4
3х150 ож 6149 58,2
3х150 6543 60,6
3х185 ож 6835 61,2
3х185 7305 64
3х240 ож 7844 65,5
3х240 8380 68,9
